Comment prévoir le schéma et section des poutres pour plancher OSB3

Question

Bonjour
Je souhaiterais rehausser mon garage pour faire une grande pièce de jeux pour les enfants.
Le garage atelier fait 8,60 m de long et 6 m de large.
Je voudrais insérer  2 poutres porteuses  et mettre des solives avec des sabots tous les 50 cm pour fixer mon OSB 3 de 2500X 675
La section des solives conseillée par un maçon est de 63X175
Mais pour les 2 poutres porteuses? Quelle section dois je acheté?

Boisphile · Answer

Faites un croquis coté de ce que vous souhaitez.

Joel · Answer

Joel · Answer

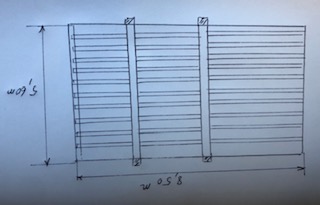

Bonjourje ne suis pas un pro pour envoi URL j’ai envoyé une photoje pense mettre 2 poutres porteuses de 6m dans mur et puis fixer les solives en travers à l’aide de sabots avec entrave de 50 cm pour fixer OSB 3 de 22 mmJ’espère que je suis clairmerci de me dire si dans un premier temps le schéma  vous paraît ok?bon weekend

Boisphile · Answer

On peut supposer que contrairement au croquis, vous souhaitez diviser la surface en trois parties égales.Poutres principales en bois lamellé-collé GL24 de fabrication française - Portée 5600 - bande de chargement 2833 - Section 135 x 450 mm - Poids unitaire 190kg - Réactions aux appuis 2000kg - Flèche à terme après fluage L/450 - Déformation maxi attendue 12mm.Solives en bois massif C24 H. Maxi 18% - Portée 1775 - Entraxe 500 - Section 50 x 125 - Réactions aux appuis 100 kg - Flèche à terme après fluage L/690 - Déformation attendue 3mm.Fixation par sabots métalliques SBE 51/90 en clouage partiel par 8 pointes CNA 4 x 35 sur porteur (poutre) et 4 sur porté (solive).OSB 3 en 2500 x 675 x 22 mm.

Joel · Answer

Merci beaucoup pour votre réponse c’est très professionnelOui c’est bien couper en trois partie egalej’ai un souci par rapport au poutre Gl4je ne peux pas avoir plus de 280 mm pour les porteuses à cause de la porte de garagey A t’il une possibilité en mettant plus de poutres porteuses par exemple ou en prenant plus épais ?je suis désolé de vous importuner encore une foismerci encore de votre aide et conseils

Boisphile · Answer

Cela aurait été plus sympa de communiquer les contraintes au préalable.Il suffit de soliver dans le sens de la largeur. Poser des muralières en LVL kerto "S" ou "Q" section 51 x 260 sur les deux longueurs, posées sur corbeaux métalliques.Ensuite, solives en bois massif portée 5500 - Entraxes 417 - Section 100 x 250 - Poids 60kg - Réactions aux appuis 290kg - Flèche à terme après fluage L/370 - Déformation attendue 14 à 15mm.Fixation sur muralières par sabots métalliques SAE 440-95-2 par 14 pointes CNA 4 x 50 sur porteur et 8 sur porté.

Joel · Answer

Bonjour bonjour et merci mille fois pour vos précieux conseils je vais réaliser ce que vous avez indiquezExcusez moi de ne pas avoir vu les contraintes avantc’est la grande dimension de la GL4 qui m’a fait réagirQuels sabots utiliser et quels entrâtes dois je mettre pour les muralieres?pour les muralieres puis je mettre celles ci en deux parties de 4,25 m?et utiliser des poutres 100 X 250 identiques aux solives?merci de votre aidebonne semaine

Boisphile · Answer

Toutes les réponses dans le post 6 plus haut.

Joel · Answer

Bonjour, merci de tous vos conseilsj’ai effectivement vos conseils que je vais suivre à la lettre pour la fixation des solives sur les muralistes, mais j’aurais souhaité connaître le type de corbeau à fixer dans les murs pierre et parfois béton armé pour fixation des muralieres ainsi que l’entrave des corbeaux à mettremerci de vos précieux conseils

Boisphile · Answer

Corbeaux du commerce ou tube carré de section 30x30 ou 40x40 que vous coupez et faites une queue de carpe pour la partie scellée. Entraxes 750mm.

Joel · Answer

Bonjour,merci bien pour votre reponse rapideje vais acheter un tube carré et préparer mes corbeaux de 40 cm ( 30 cm dans murs pierre et 10 cl sous ma muraliére)espacement de ces corbeaux, tous les 750 mm.Est ce que de la tige filetée de M12 sera suffisante pour fixer les muralières dans les murs ? Avec un entraxe de 834 mm?

Boisphile · Answer

corbeaux = 20 cm de scellement est suffisant. Je ne comprends pas ce que vous voulez faire avec des tiges filetées ,Solivage sur muralières pour murs maçonnés.En rénovation, le remplacement de planchers revient assez souvent
et avec lui la pose de solives sur muralières. Constatant régulièrement des
mises en œuvre "hasardeuses" voire quelques fois "limites"
il me parait utile de présenter cet article décrivant une manière simple de
mise en œuvre à la portée de tous.Solivage fixé sur muralières posées sur corbeaux métalliques scellés
dans des murs maçonnés.1)
Les corbeaux : Il est possible de se procurer des corbeaux prets à être scellés.
Toutefois il est également possible de les fabriquer soi-même avec du tube
carré de section 30x30 ou 40x40mm. Coupez des longueurs de 20 ou 25 cm selon l’épaisseur
de la muralière. Couper une extrémité en 4 sur 20 ou 30mm et pliez légèrement
les 4 morceaux vers l’extérieur pour faire une "queue de carpe". A 25mm de l’autres extrémité percez un trou
de Ø 5mm traversant le tube de part en part.2)
Les muralières : Elles peuvent être en bois massif ou en LVL. Il n’est pas
nécessaire de prévoir de grosses épaisseurs, 50, 51 ou 63mm suffisent. Suivant
la longueur des murs, les muralières peuvent être en un seul ou plusieurs
éléments qui n’ont pas besoin d’être assemblés entre eux. Afin d’éviter le
contact direct avec la maçonnerie et éviter d’éventuelles transmissions d’humidité,
protégez la face située contre le mur avec un feutre bitumeux agrafé ou passez
une ou deux couches de goudron liquide au pinceau.3)
Le positionnement : Déterminez la position de l’arase inférieure de la muralière, de
telle sorte que les arases supérieures de celle-ci ainsi que des solives se
situent au même niveau. De préférence en utilisant un laser, tracez l’arase
inférieure sur toute la longueur. Également au laser, reporter le traçage sur
le mur opposé, de telle sorte que le solivage soit bien de niveau. En fonction
des entraxes qui vous auront été communiqués tracez les emplacements des
percements qui recevront les corbeaux. Les premiers de telle sorte qu’ils se
situent à 15 ou 20 cm des extrémités des muralière ou des éléments de
muralières. Les autres répartis de préférence à égales distances en respectant
au mieux les entraxes donnés.4)
Mise en œuvre : Effectuer des percements de la profondeur nécessaire aux
emplacements tracés. Scellez au ciment prompt additionné de quelques tuileaux
préalablement mouillés, non pas les deux corbeaux d’extrémités mais les deux
suivant en prenant soin : A) De faire en sorte que le dessus du
tube se situe au niveau du tracé initial de l’arase inférieur de la muralière. –
B) Que le tube soit bien de niveau dans les deux sens. - C) Qu’il
dépasse du mur de l’épaisseur de la muralière. – D) Que le percement du
tube soit en position verticale.Lorsque les scellements sont secs, c’est
généralement assez rapide, posez la muralière, coté protégé vers le mur, sur
ces deux corbeaux et maintenez là en place avec une vis de 5 x 70 ou 80 placée
dans les trous du tube. Positionnez tous les autres corbeaux de la même manière
en les maintenant avec une vis. Vérifiez au laser que la muralière ne flèche
pas par son propre poids, ce qui arrive avec du bois massif. Si tel est le cas,
redressez-la soit avec un étai soit en la maintenant avec une ou deux chevillettes/Complétez les autres scellements avec
du mortier complété avec quelques tuileaux mouillés.Répétez l’opération autant de fois que
de muralières.Il ne reste plus qu’à tracer les emplacements des solives sur les
muralières en respectant bien les entraxes et à fixer les sabots de telle sorte
que l’arase supérieure de la solive se situe précisément au niveau de l’arase
supérieure de la muralière. Pour cela, coupez un morceau de solive de 8 ou 10cm
qui vous donnera la position précise.ATTENTION, La fixation des sabots ne doit rien
au hasard et/ou à l’improvisation. Généralement le type de clouage vous est
communiqué, dans le cas présent c’est "bois-bois" et précisé clouage
partiel ou total selon la réaction d’appui de la solive. En cas de clouage
total, TOUS les trous du sabot reçoivent des pointes. En cas de
clouage partiel le nombre de pointes vous est communiqué, sur porteur (La muralière)
et sur le porté (La solive). Le plus souvent un trou sur deux. Il est indispensable
d’utiliser les pointes ou vis prescrites par le fabricant des sabots. Celles-ci
présentent un profil spécial adapté au diamètre des trous et non des pointes ou
des vis courantes.
