Charpente

Dimensionnement solives toiture plate.

Publié par Rénovmaison il y a 3 mois

Bonjour,
Je rénove actuellement une maison en pierre située dans les Côtes d’Armor (22) contre laquelle je construis une extension en briques collées (B
GV 20 cm).
Je souhaite couvrir cette extension par une toiture plate chaude :
- Revêtement d’étanchéité bitumineux ;
-  Isolant polyuréthane 120 mm ;
- Pare vapeur ;
- OSB4 18 mm ;
- Solives
75x175 ;
- Placo plâtre.

Cette toiture aura une portée de 3,2 m sur 6 m de long.

Sur les 2 longueurs je fixerai des muralières (75x200) par scellement chimiques sur le mur en briques et sur des corbeaux (tube profilé carré 40x40 épaisseur 3 mm) sur le mur en maçonnerie pierre.


Les solives seront fixées aux muralières par des sabots métalliques avec un entraxe de 50 cm.

-Est-ce que le dimensionnement ainsi que la mise en place des muralières et des solives vous semblent correctes ?

J’aurais souhaité avoir vos suggestions sur mon idée de mise en œuvre et vous remercie par avance pour vos réponses.

Boisphile

Publié par Boisphile il y a 3 mois

Concernant le solivage, vous pouvez passer en 75 x 150 avec entraxes de 500.

Concernant le film PV, attention, Sd = 6 x celui de l'étanchéité.

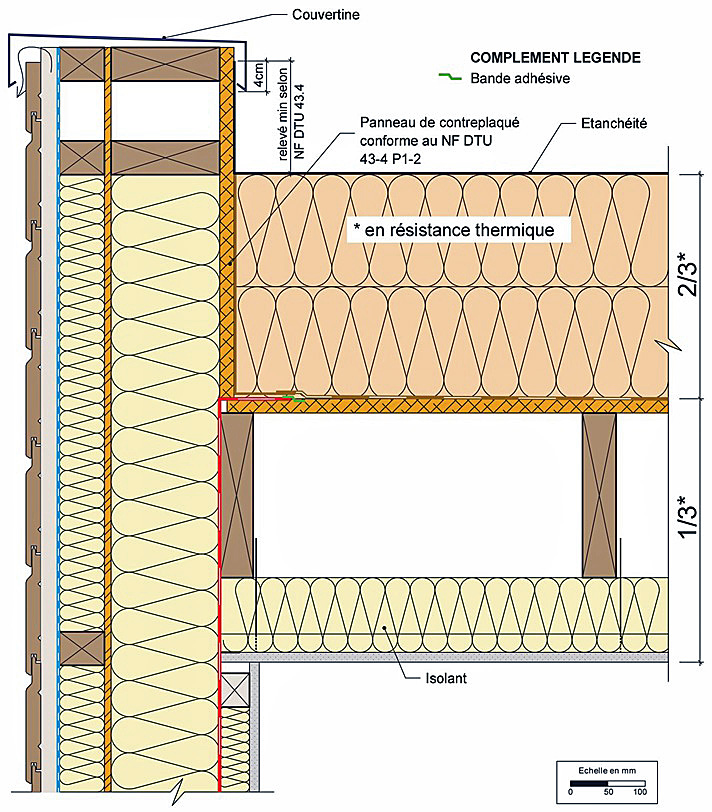

Pour la composition, croquis joint :


Publié par Rénovmaison il y a 3 mois

Boisphile,

Merci pour votre réponse.


J’ai une autre question, si je garde la même structure mais avec une portée de 3,80 m au lieux des 3,20 m précédemment annoncés, la dimension des solives 75x150 est-elle toujours valable ?


Cordialement.

Boisphile

Publié par Boisphile il y a 3 mois

Non, il faudra passer en 75 x 175 avec entraxes de 500.

Publié par Rénovmaison il y a 3 mois

Merci beaucoup Boisphile.

Bon week-end.
