Bonjour,


J'ai besoin de valider avec vous le dimensionnement et la conception d'une mezzanine en bois.


Destination :

  • première partie coin nuit chambre
  • deuxième partie grenier stockage léger avec plafonds suspendu en-dessous (BA13 + LV200mm)
    Il y deux hauteurs de planchers différentes pour chaque zone, contrainte de HSP rampant.

Conception :

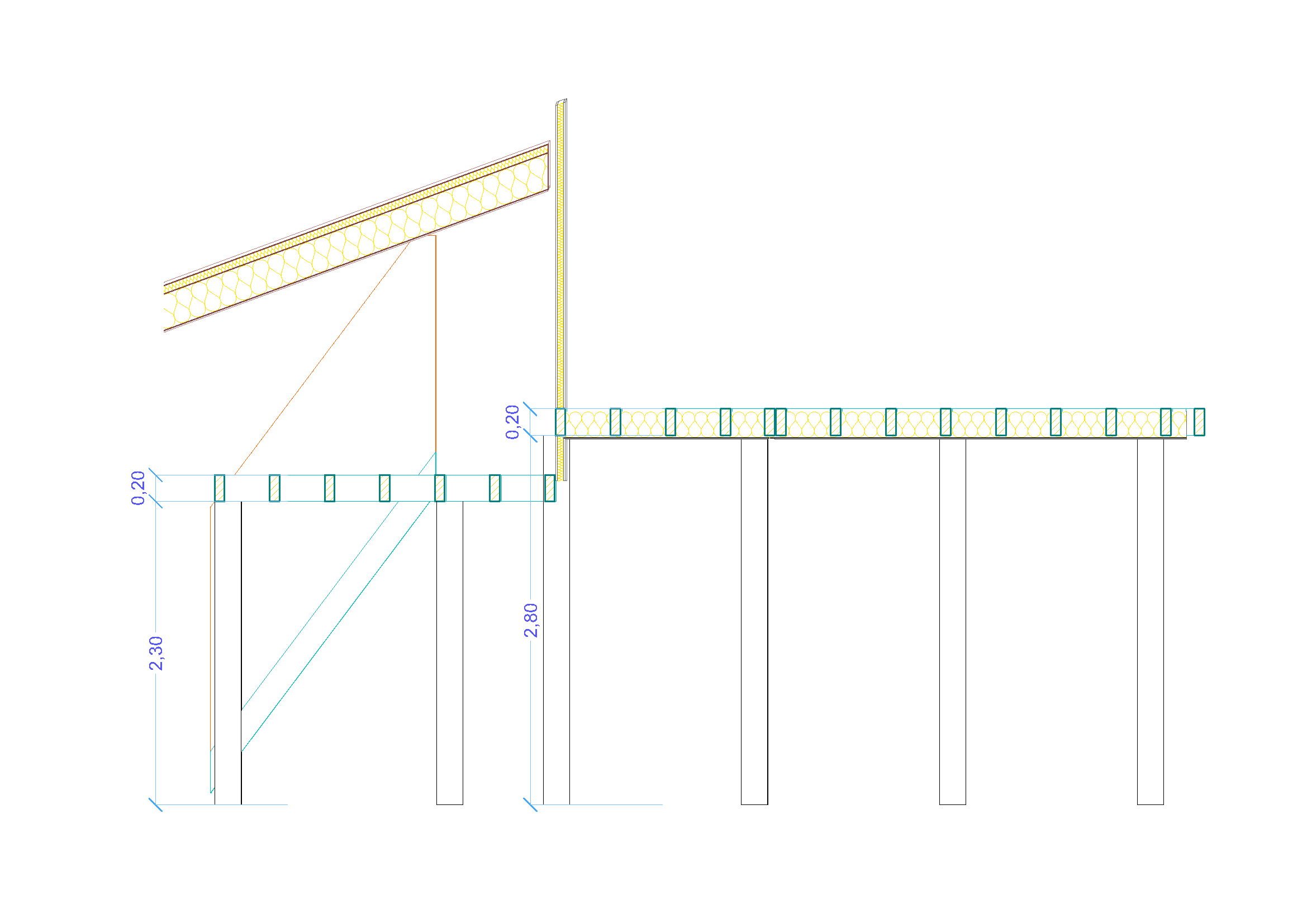

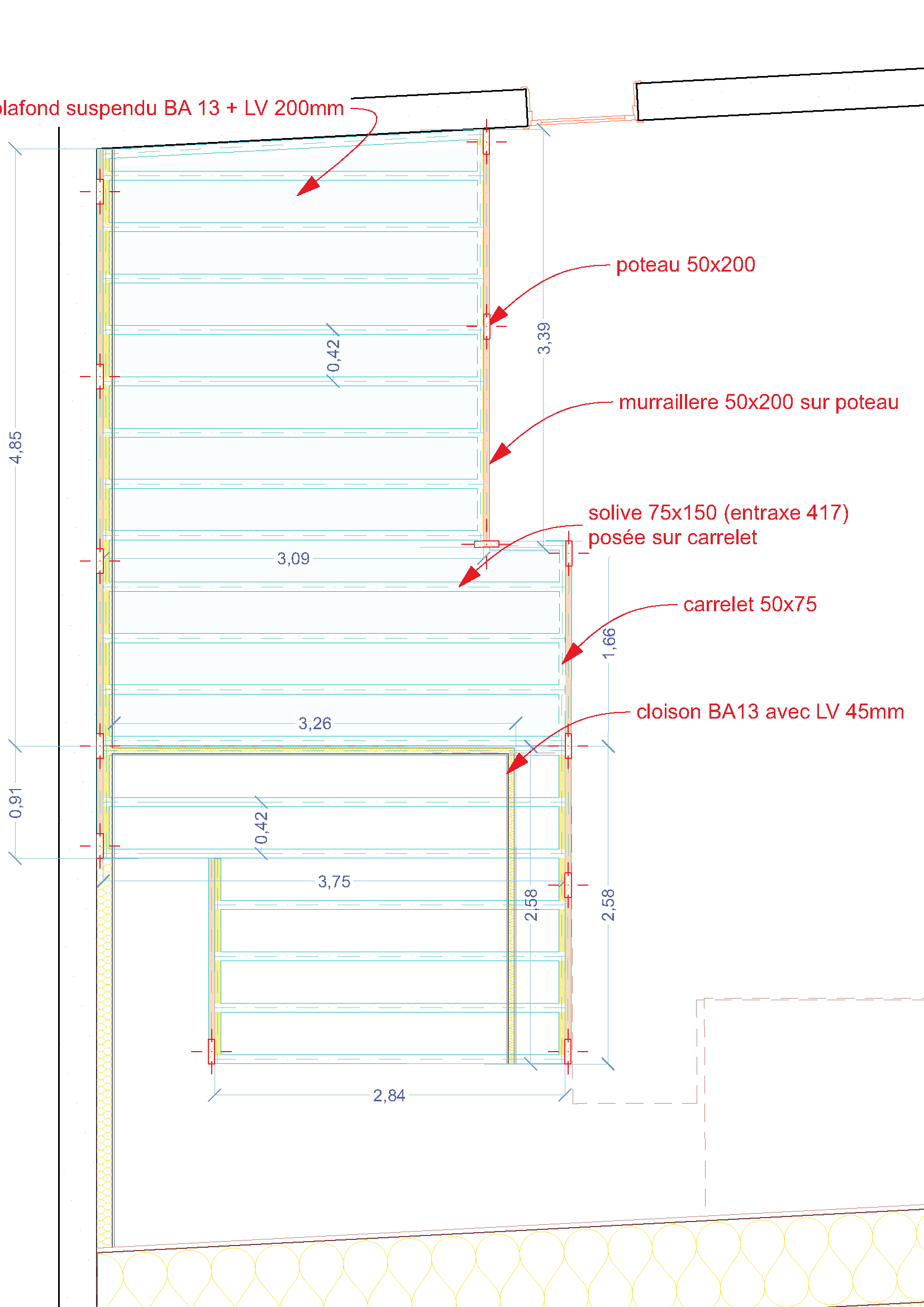

  • revêtement dalle 2500 mmOSB 18mm (entraxe 417mm)
  • solive 75x150
  • carrelet 50x75 (encoche dans solive de 25mm de haut pour aligner hauteur)
  • muraille 50x200 sur poteau 50x200 (intégré dans cloison et doublage périphérique

Mes intérrogations à ce stade de mon travail ;-) :

  1. est ce que ma section de solive est correct au vue des portées (3750mm max) ?
  2. j'ai choisi mes muraillère et mes poteaux en 50x200 pour permettre intégration dans cloison, et surtout dimension disponible chez mon fournisseur. Est-ce suffisant ?
    Autremement je peux passer en 75x225, mais cela va me compliquer la tache pour l'intégration dans mes cloisons.
  3. J'ai un entraxe de 1660mm entre poteaux au max. Est-ce raisonnable ?
  4. Je peux aussi sur la partie contre le mur en pierre à gauche encastrer des corbeau en 30x30 pour soutenir la murraillere. Mais cela me paraissait plus simple avec les poteaux. Ils seront cachés par le doublage périphérique

Merci d'avance pour votre aide


4 réponses

1-4 sur 4 réponses
1/1
1. MEZZANINE il y a 11 mois

1) Solives 75 x 150, OK si C24, H maxi 18% et pas de cloisons.

2) Muralières 50 x 200 OK si C24, H maxi 18% et pas de cloisons sur la plancher.

3) Poteaux hauteur 2800 en 50 x 200 insuffisant, risque de flambement, 75 x 200 OK si C24, H maxi 18% et pas de cloisons sur le plancher.

4) OSB 3 en 2500 x 675 x 22mm.

2. MEZZANINE il y a 11 mois

Merci Boisphile pour la réponse.


Bon alors voici mes changements en espérant pouvoir mettre mes deux cloisons ;-)

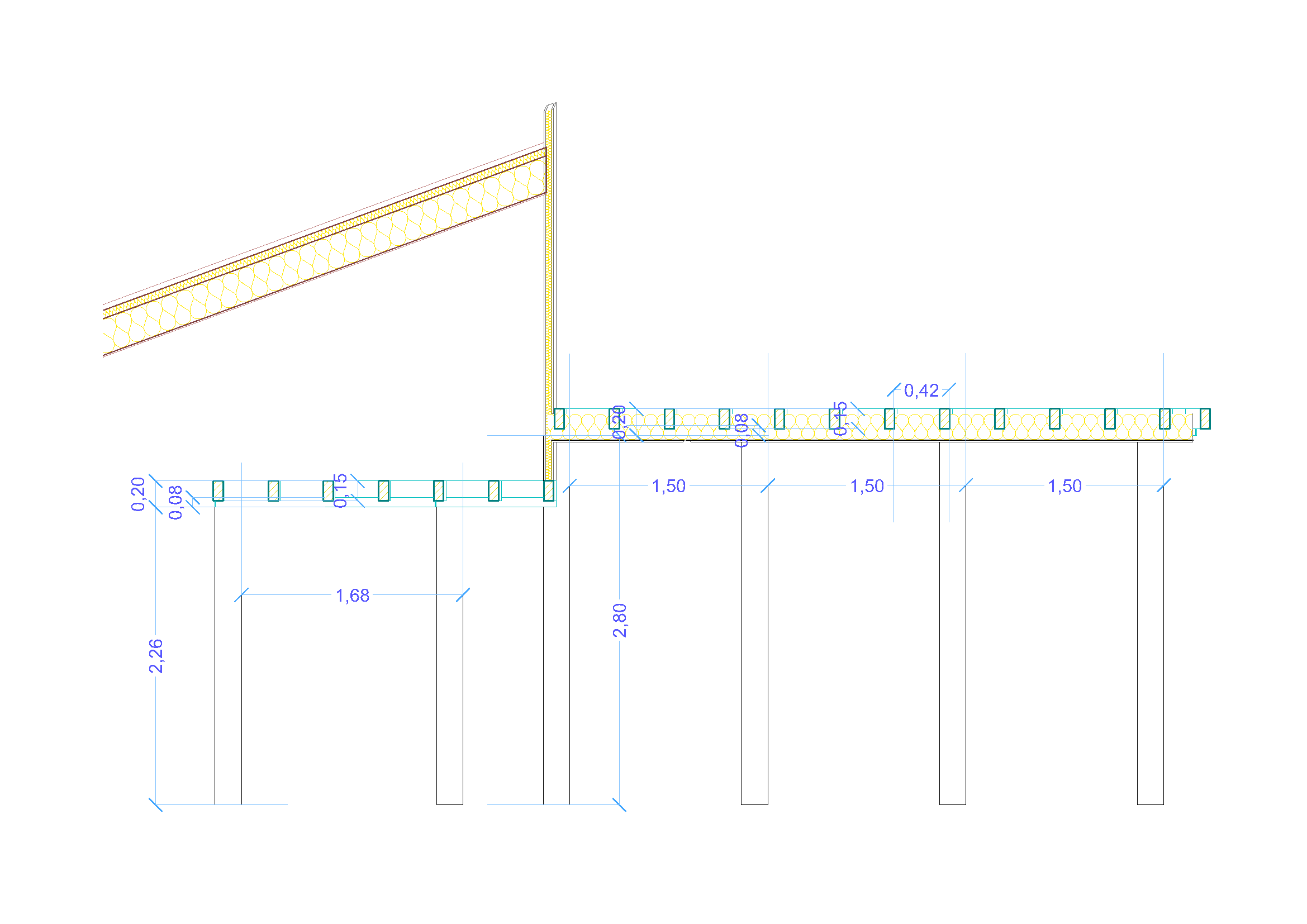

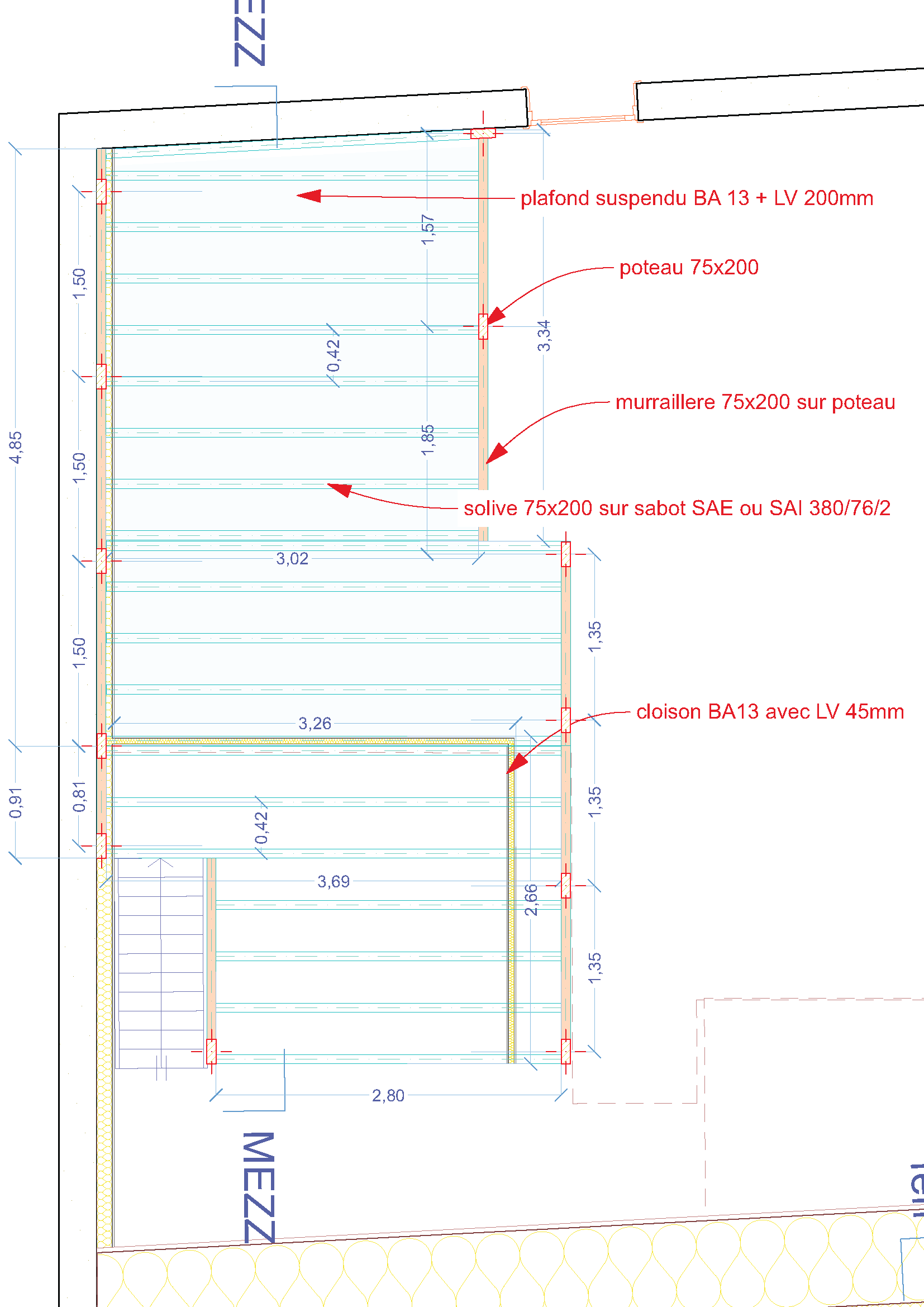

Je passe tout en 75x200 (poteau, murraillere et solive) = une seule référence à acheter


Liaison murraillere poteau :

  • Equerre structurelle AG40312 Simpson

Liaison solive murraillere :

  • Sabot SAE ou  SAI 380/76/2
  • Etrier à queue d'aronde - ETSN130 pour les parties visible

    Concernant la fixation des sabots et équerre, peut-on indifféremment utiliser VIS CSA ou pointe CNA ?
    Puis je faire un clouage ou vissage partiel ?
    Exemple : 12 sur porteur et 6 sur porté (vu dans doc technique "simpson")



    3. MEZZANINE il y a 11 mois

    CSA ou CNA = oui

    Clouage partiel = Oui

    4. MEZZANINE il y a 11 mois

    Merci pour l'aide précieuse et réactive ;-)
