Dimensionnement plancher

0)                  Sections solives correctes si H du bois maxi 18% – Réactions aux appuis 185kg – Flèche à terme            après fluage L/435 – Déformation attendues de l’ordre de 6 à 8mm. Vous pouvez les passer en 63         x175 ou mieux en BMA (sec) 60 x 180. Diminuez l’épaisseur des muralières, il est préférable de les            prévoir en LVL 51 ou 57 x 200 ou BMA 60 x 180.

1)      Pas de tiges filetées en charpente sauf si la partie dans le bois est inclue dans un tube métallique D. intérieur = D. extérieur de la tige.

2)     Même section mais entre deux solives avec entretoises.

3)     Entraxes corbeaux 80 cm.

4)     Faites un plan.

5)     S’ils sont bien CTBH, vous pouvez les conserver en collant les assemblages au mastic colle.

Bonjour,

merci pour la réponse rapide.

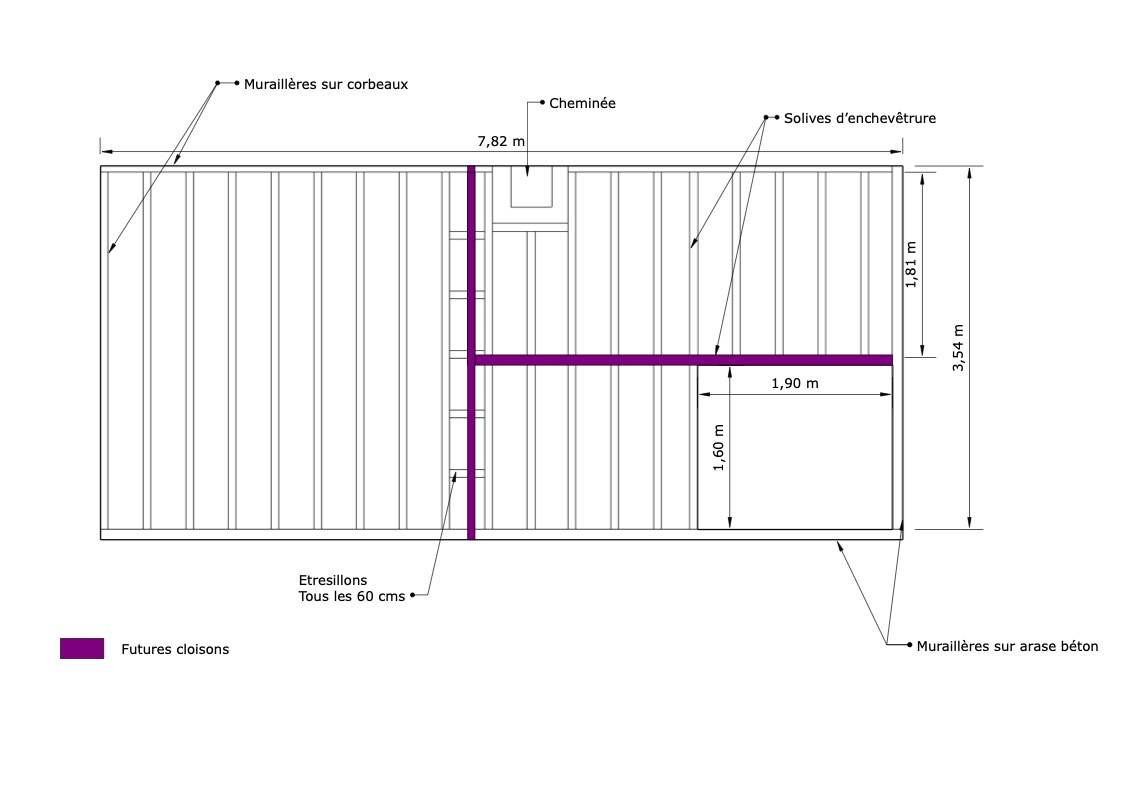

Ci-joint le plan du plancher en question, auquel il a été rajouté une cloison.
Le plan est dessiné avec des solives de 75, mais il est probable que l'on parte sur des BLA 60x180, si c'est "mieux".

Pour les questions :

1. Vous suggérez des muraillères plus étroites, quelle en est la raison ?
2. Si muraillères plus étroites, ex : BMA en 60x180, je peux prétendre la fixer sur l’arase avec des équerres métalliques ? Ou bien si plus large, la fixation avec tige filetée + fourreau vous semble correcte ?
3. J’ai fait le plan, en ajoutant une cloison perpendiculaire aux solives. La solive d’enchevêtrure transversale reprend 4 solives.
   Quelle section suggérez vous pour les deux solives d’enchevêtrure ?

Cordialement

1) Le bras de levier sur le corbeau - 2) Equerres oui à condition que le goujon d'ancrage soit bien dans le béton - Tiges filetées NON ou in clue dans un tube, mais c'est toujours difficile de trouver un tube dont le D. intérieur soit égal au D. extérieur de la tige - 3) Ce ne sont pas deux solives d'enchevêtrure, il y a un chevêtre et une solive d'enchevêtrure qui reprend le chevêtre, il aurait été plus judicieux de le dire avant.

Chevêtre - Portée 1900 - Bande de chargement 905 - BMA 80 x 160 - Réactions aux appuis 290kg.

Solive d'enchevêtrure - Portée 3440 - Entraxes 417 - BMA  100 x 220 - Réactions aux appuis 350kg origine et 460kg côté trémie -  Flèche à terme après fluage L/450 - Déformation attendue de l'ordre de 6 à 8 mm.

Merci beaucoup :)

pour les solives qui reposent sur l’arase beton, si besoin de caller, ctbx ?

La retombée des muraillere doit donc être celle de la solive d’enchevêtrure ?

La largeur de celles qui reposent sur l’arase idem à celles sur corbeaux ?

Je pense avoir finis avec mes questions. Excellente journée

3 x OUI
