Mezzanines

Besoin d'aide pour dimensionner solives et muralières

Publié par Laurentdu80 il y a 18 jours

Bonjour,


Je suis actuellement en pleine galère pour dimensionner mon plancher.

Je vous fait une description et vous joins quelques images.


Je souhaiterai effectuer un plancher bois qui sera posée en grande partie sur une structure métallique HEA et sur muralières en périphérie + sur un mur de refend (petite pièce du rdc).


La structure en métal a été posée par une entreprise spécialisée dans les armatures métalliques et les futurs charges qui seront dessus ont bien été prises en compte (150kg/m2 en exploitation  + charge permanente : OSB3 22mm + laine de verre + plancher chêne + placo, rails et suspentes, phaltex).


Pour une raison d'esthétisme, les HEA ont même été surdimensionnée : Largeur 200mm / Hauteur de 190mm donc je ne crains rien de ce côté là



J'ai regardé par mal sur internet pour trouver des abaques, calculs et autres pour essayer de dimensionner les différentes sections mais il y a boire et à manger...


Ce que j'ai envisagé, c'est de placer au centre de l'ensemble des HEA des madriers en 75x225 et de fixer sur tout le tour la même section en muralière par scellement chimique avec tige filetée de 12mm tous les 67cm et début à 15cm (dans le chaînage béton = un bon point).

Longueurs des muralières (sur l'image) :

    - 9,20m à gauche

    - 2,75m et 5,52m au fond

    - 6,88m à droite


Il faut savoir que la pose des bois sur les HEA est volontaire et le dimensionnement en 225mm de hauteur me permet de rattraper 2 dalles béton se trouvant de chaque côtés en incluant le phaltex de 10mm + plancher OSB3 en 22mm et en redressant les dalles bétons par ragréage pour tout avoir à hauteur et placer mon plancher sur tout l'étage.


On dit l'expression "qui peut le plus peut le moins" alors je vous donne également la partie où la porté des solives est le plus défavorable : 5,52m x 4m

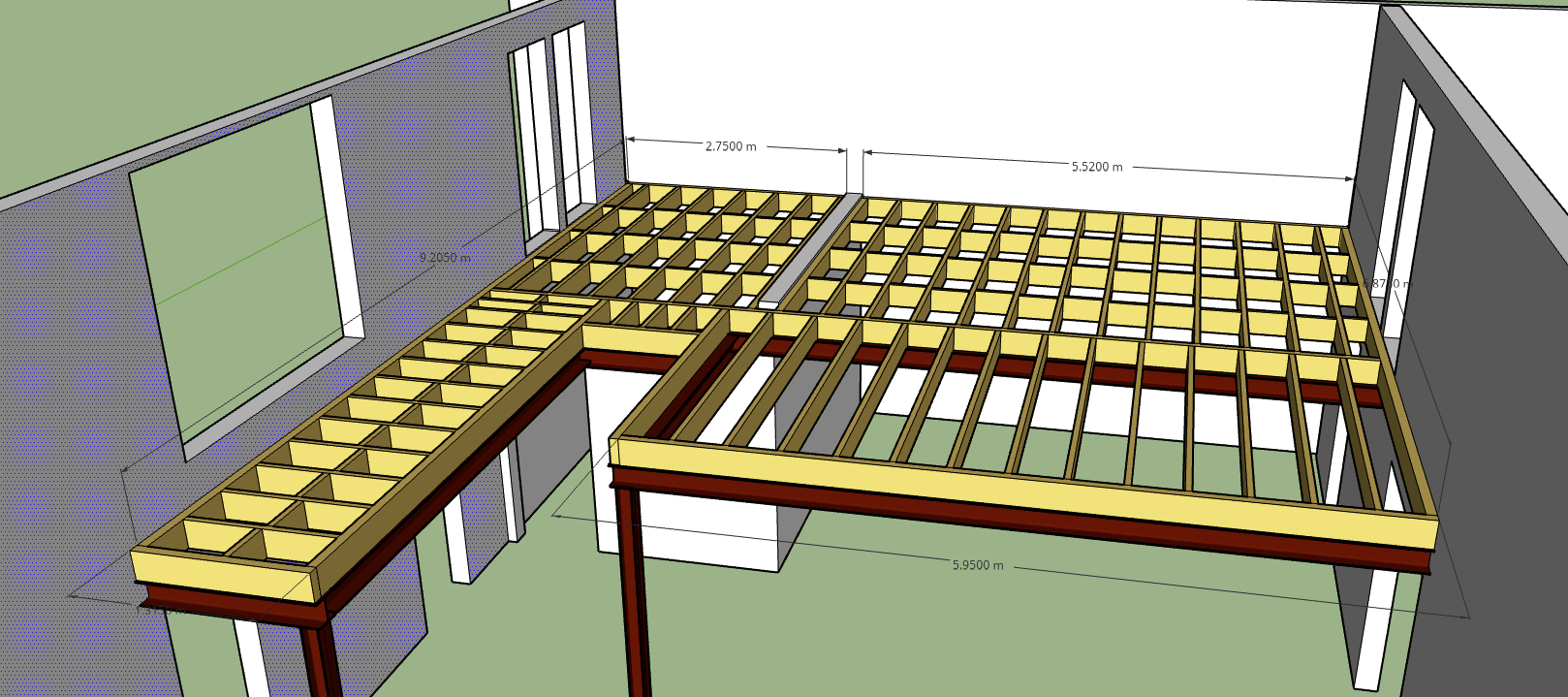

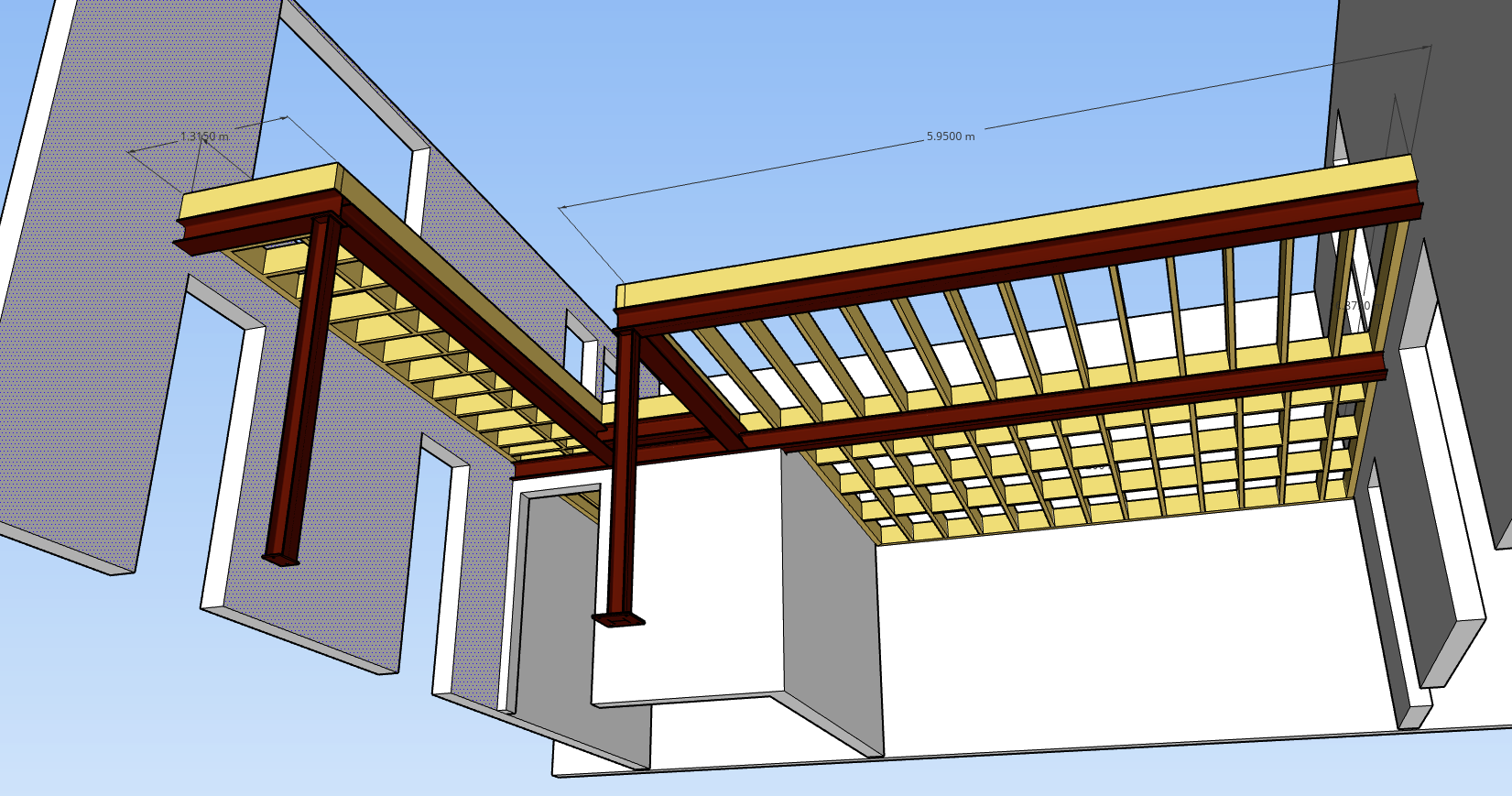

Les croquis montre un solivage avec les mêmes sections 75x225 avec entraxes maxi de 38mm et entretoisés tous les 1m. Je pense que c'est beaucoup trop se qui m'amène à mes question.


Question :

Est-ce que des muralières et les solives en 75x225 ne sont pas surdimensionnée ?

Puis-je mettre autre chose comme par exemple du 38x225 en muralière et en solive ?

Avec quelle entraxe et distance des entretoises ?


Je veux vraiment assurer le coût pour ne pas avoir de problème de fléchissement dans le futur mais je sais qu'il faut pas aller non plus dans l'extrême comme j'ai sans doute réalisé sur ces croquis...


En espérant avoir des réponses qui m'aideront à choisir mes matériaux une bonne fois pour toute.


Merci à vous





Boisphile

Publié par Boisphile il y a 18 jours

Un simple plan aurait été préférable, mais bon !!!...

Vous dites que la portée maxi est 5520 x 4000.

On voit mal la cotation à droite, mais à priori je crois voir 6870

Ce qui me ferait dire que la portée maximum est de 4000.

Dans ces condition, tout peut être fait avec du 75 x 225 avec des entraxes de 500, mais effectivement un peu surdimensionné.

L'optimum serait du 75 x 200 avec des entraxes de 417 mm pour OSB 3 en 2500 x 675 x 22 mm.

Il sera peut-être plus économique de poser des HEA en 220 pour rattraper les arases.

C'est à vous de faire les comptes.

En revanche, les entretoises sont parfaitement inutiles, l'épaisseur des solives de 75 mm permet une portée libre de 4500.

Pour les petites portées, 2870 et autres, le 50 x 200 (ou 225 si vous le décidez) suffit.

Les solives doivent être posées toutes dans le même sens puisque les dalles sont posées perpendiculairement aux solives, petites rives portées et fixées sur les solives, assemblages collés au mastic colle.


Publié par Laurentdu80 il y a 18 jours

Merci pour ces réponses.


Les HEA sont déjà en place, je peux donc mettre unique des sections de 225mm.

Par contre, serait-il possible de mettre des solives et muralières en 38X225 et resserrer les entraxes et entretoiser ?


En faites, c'est ce qu'un charpentier m'a proposé mais j'ai des doutes ?


Merci

Boisphile

Publié par Boisphile il y a 18 jours

Non, le 38 est insuffisant mais 50 x 225 avec entraxes de 417 est possible et dans ce cas une entretoise à mi-portée pour la portée de 4 mètres. Pas d'entretoise pour portées inférieure à 3 mètres.

Publié par Laurentdu80 il y a 12 jours

Plusieurs questions concernant les sabots :

- Ailes intérieures ou extérieures sachant qu'il est plus facile de fixer ceux à ailes extérieurs surtout si utilisation de clous ?

- Clous ou vis sachant que les clous sont plus fait pour le cisaillement que l'arrachement (inverse des vos) ?

- Peut-on jumeler vis et clous ?

- Sabot, plus c'est haut mieux c'est ? Vaut mieux un sabot 51x165 que 51x90 ou l'intermédiaire en 51x135 est suffisant pour madrier en 50x225 ?


Beaucoup de questions mais étant donné qu'il m'en faut une bonne centaine.... autant bien les choisir.


Merci


Boisphile

Publié par Boisphile il y a 11 jours

- Ailes intérieures ou extérieures sachant qu'il est plus facile de fixer ceux à ailes extérieurs surtout si utilisation de clous ? sans importance.

- Clous ou vis Pointes CNA sachant que les clous sont plus fait pour le cisaillement que l'arrachement FAUX (inverse des vos) ?

- Peut-on jumeler vis et clous ?  NON

- Sabot, plus c'est haut mieux c'est ? Vaut mieux un sabot 51x165 que 51x90 ou l'intermédiaire en 51x135 est suffisant pour madrier en 50x225 ? SAE 340-50-2 + 34 pointes CNA 4 x 35 par sabot
