Astuce pour clouer sabots

Publié par Boisphile il y a 1 an

Selon ce que vous annoncez, il a peut-être bien été léger aussi sur les solives, Portée, entraxes, section et marque de sabot pour voir si un clouage partiel peut convenir ?

Bonjour,

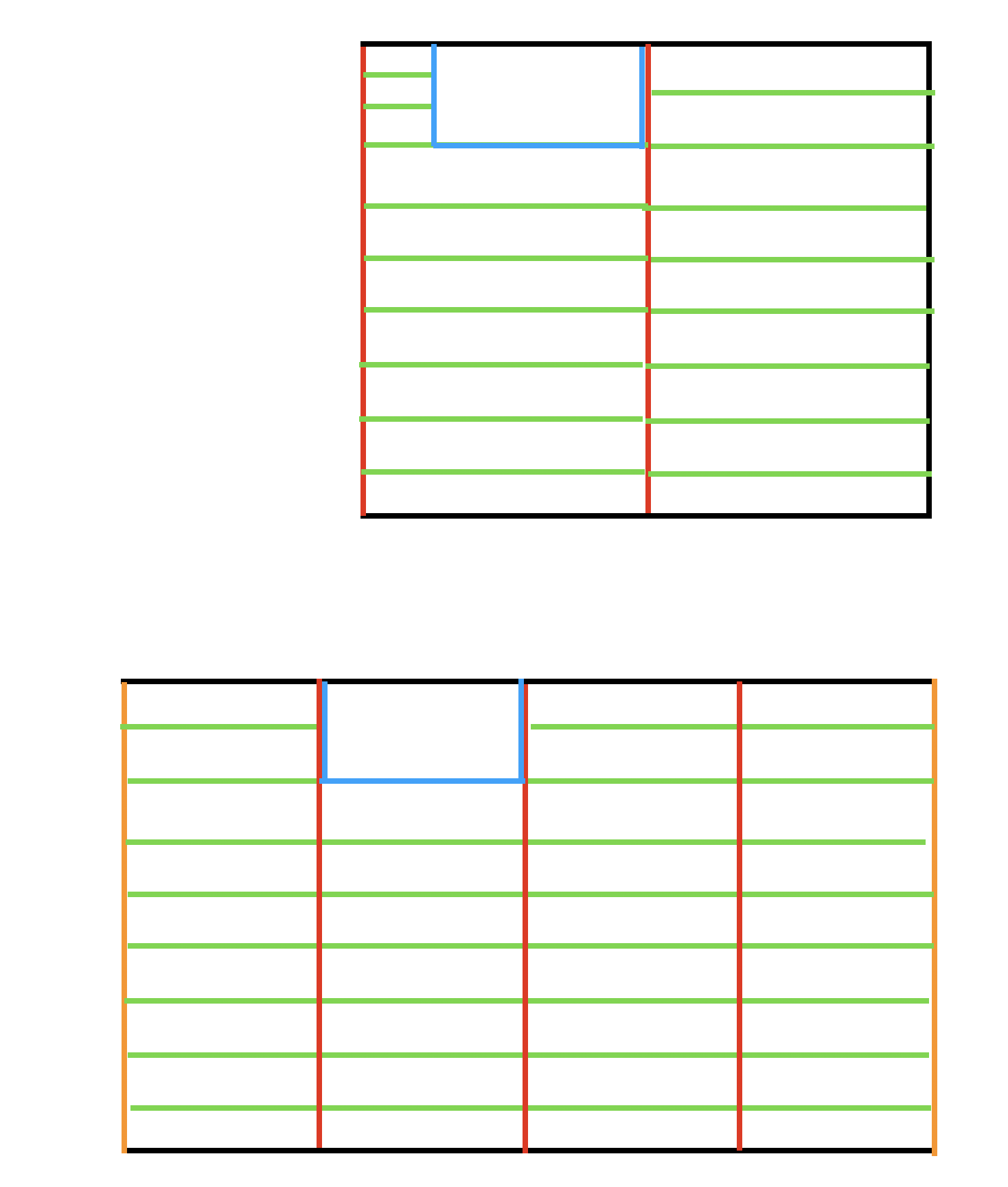

Effectivement bonne remarque, voici le détails des planchers avec un schéma.

Plancher 1 (mezzanine) (7mx5.5m) :
Solives : section 75x225, portée 3.5m, entraxe 42cm, fixées entre 2 poutres porteuses (100x400). Les poutres porteuses font 5.5m et sont encastrées dans des murs en pierre. Les solives côtés mur sont encastrées dans le mur en pierre.

Les sabots ont 28 trous sur le porteur et 14 trous sur le porté (dsl je n'ai pas trouvé la référence).

Plancher 2 (10mx5.5m) :

Solives : section 70x170 portée 2.8m, entraxe 45cm, fixées entre 3 poutres porteuses (100x400). Les poutres font également 5.5m et sont encastrées. Les solives côté mur sont fixées sur muralières (50x225).

Les sabots ont 16 trous sur le porteur et 8 trous sur le porté (SAEL300/70/2 d'après mes recherches).

La destination de ces planchers est salle de bain et chambres (cloisons placo), plancher OSB 18 + parquet.

Légende :
Noir : mur
Rouge : poutre porteuse

Vert : solive

Bleu : trémis d'escalier

Orange : muralière

(Toutes les solives ne sont pas représentées).

Qu'en pensez vous?

Publié par Boisphile il y a 1 an

Pour la mezzanine, je prend pour hypothèse qu'il n'y a pas de cloison, pour autant, poutre Portée 5500 - Bande de chargement 3500 - Section 100 x 400 - Flèche L/210 (au lieu de 400) - Taux de flexion 110 % - Déformation 17 à 26 mm.

La poutre de rive ne portant qu'une demi-charge est correcte sans plus, flèche L/410.

Pour le plancher 2, compte tenu de la surface je prend pour hypothèse qu'il y a des cloisons, les trois poutres ont la même bande de chargement, Portée 5500 - Bande de chargement 2800 - Section 100 x 400 - Flèche L/217 (au lieu de 400) - Taux de flexion 102 % - Déformation 16 à 25 %..

Je pense donc que des questions plus importantes que les sabots sont à se poser.

Merci pour les calculs,

J'ai oublié de préciser que les poutres porteuses sont en lamellées collées.
Quelle aurait du être la section des poutres porteuses? Et est-il possible de calculer la charge maximale pour garder une flèche acceptable?

Publié par Boisphile il y a 1 an

Je ne suis pas en mesure de le dire dans la mesure où, à priori, ce ne sont pas des section standard de fabrication française, quand à la charge, elle est conventionnelle pour un plancher habitable.

Merci, d'après vous, quelles solutions s'offrent à moi pour rentrer dans les clous et avoir une meilleure résistance?

Publié par Boisphile il y a 1 an

prévoir un poteau si le sol est en mesure de l'accepter
