Chevrons porteur longue portée

Question

Bonjour à toutes et tous,

Je restaure un vieux chais dans le libournais (Gironde). Je choisis une charpente chevrons porteurs pour que rien ne soit visible de l'intérieur de l'habitation. Le problème c'est que la portée est de 585 cm entre appuis. Je prévois une pente à 30 % donc chevrons d'environ 620 cm de long. Ils supporteront une toiture en tuiles romanes avec 24 cm de fibre de bois entre chaque chevron et un plaquage BA13.

Les chevrons seront bloqués en pied par un chainage en BA. En partie haute ils reposeront sur une muralière fixée, dans un mur en pierre de Libourne, par des tiges filetées et scellements chimiques

Pouvez vous m'aider à dimensionner les chevrons.

Merci d'avance pour votre aide

Boisphile · Answer

1) Modèle de tuile Romane - 2) Si fibre de bois, il faudra poser un panneau (OSB ?) protecteur côté extérieur. - 3) Sur le panneau un film de sous-couverture HPV - 4) Un contrelattage au-dessus des chevrons pour soulever les liteaux - 5) Si les chevons sont bloqués en tête, il faut nécessairement qu'ils soient libre de coulisser sur une sablière bois. - 6) Fixation par tiges filetées, celles-ci doivent être inclues dans la partie bois, dans un tube métallique dont le diamètre intérieur est égal au diamètre extérieur de la tige filetée. Etes-vous OK sur ces six points ?

mcoe47 · Answer

Bonjour et merci pour votre réponse si rapide.Précisions que je dois apporter : ce n'est pas une construction bois, la toiture sera mono pente comprise entre 2 demi pignons et 2 murs de façade le tout en pierre calcaire de Libourne. Les chevrons seront bloqués en partie basse par un chainage en BA qui reprendra la poussée dans l'axe du chevron et une partie de la charge verticale. En haut ils seront en appui simple sur la muralière et tenus par des équerres. La tuile sera une DC12 qui fait 48,3 kg/m2. Est-ce que le panneau est une obligation technique ? Je comptais reprendre le fluage et contreventer avec des étrésillons et du feuillard perforé. Bien sûr contre-lattage, lattage et écran de sous-toiture.

mcoe47 · Answer

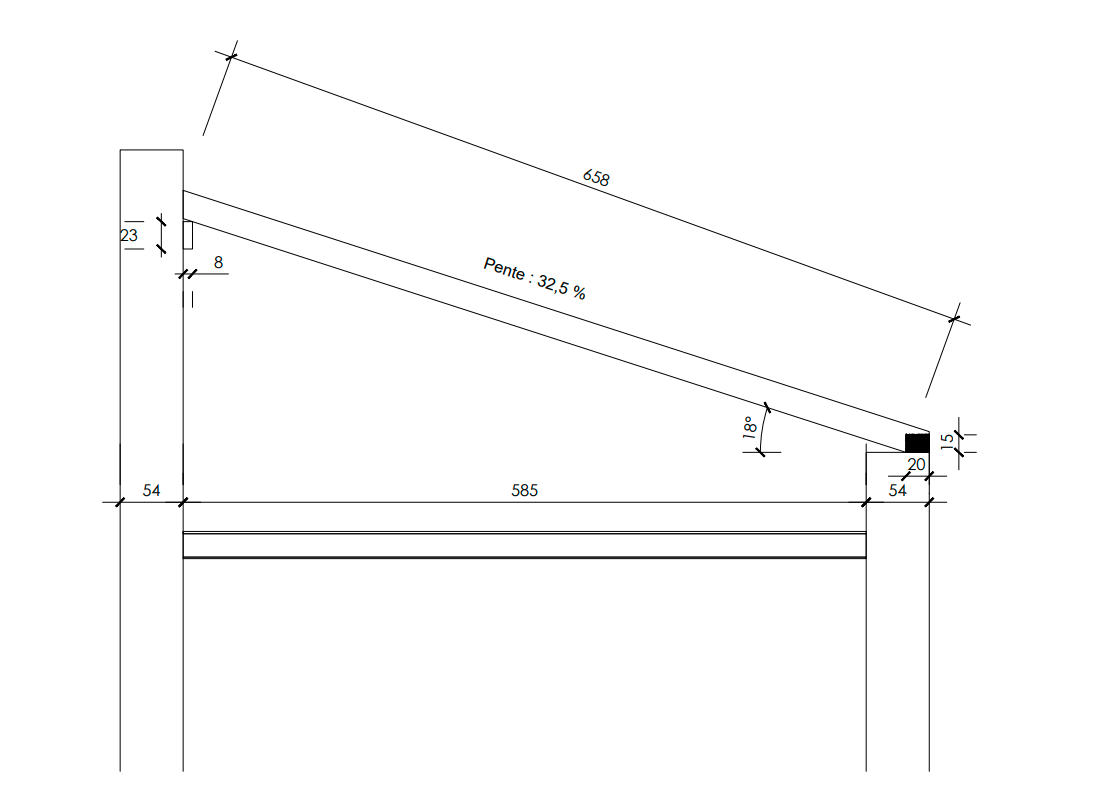

un dessin vaut mieux qu'un long discours, alors voici donc une coupe du projet

mcoe47 · Answer

Bonjour toutes et tous, Personne pour m'aider ?

Boisphile · Answer

Le blocage des chevrons en pieds n'est pas correct, à partir de ce constat vous faites comme vous le souhaitez, il n'y a plus rien à dire.

mcoe47 · Answer

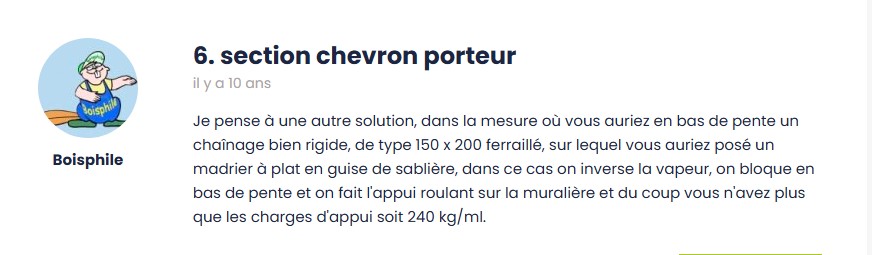

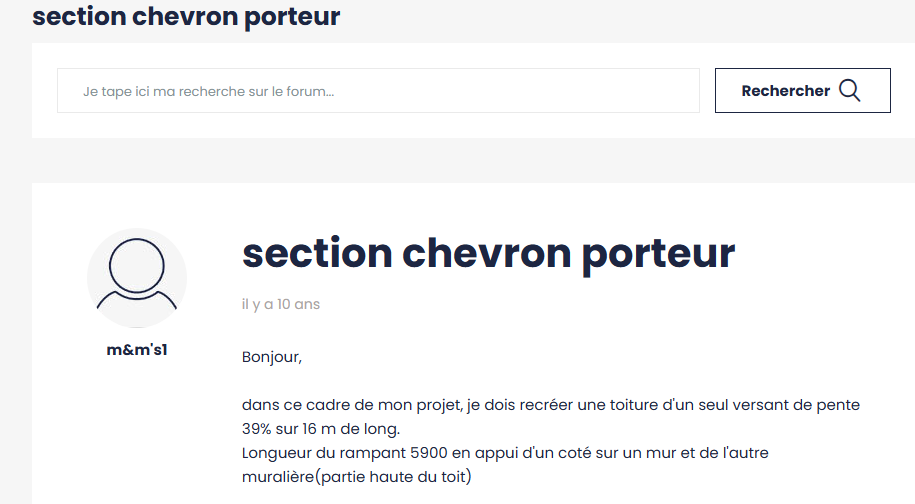

Je ne comprends pas, je m'étais inspiré d'un de vos post sur ce forum, en réponse à m&m's, qui préconisait un chainage en bas de pente pour reprendre la poussée (voir ci-dessous):

Dimension D · Answer

Pour la section, je partirai avec des 10x28 C24 tous les 60cm.
C'est pour moi la flèche fragile w2nd (le risque de fissuration du BA13 du plâtre qui est dimensionnant)

Je développe actuellement des outils web pour les professionnels du bâtiments.
Une version bêta est en ligne pour les pièces de charpente bois

Soyez très vigilant, c'est en développement et c'est normalement fait pour les professionnels du bâtiments. N'oubliez pas que si les données sont mauvaises les résultats seront faux !

mcoe47 · Answer

Merci pour votre aideJe vais regarder de près votre outil de calcul

Boisphile · Answer

Très délicat, il faudrait un appui plus large et débillardé à la pente et laisser un jeu entre le mur et la tête des chevrons.

mcoe47 · Answer

Bonjour
Merci pour votre retour
Vu pour le jeu en tête, 3 mm suffiront ?
Pour le pied, si je débillarde à la pente le chevron il ne sera pas bloqué non ?

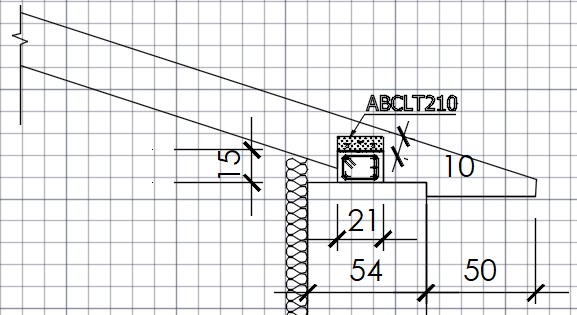

Est-ce que le principe ci-dessous pourrait convenir ?
Et pour le dimensionnement du chevron, vous avez qq chose ?
Merci d'avance

Boisphile · Answer

PrésentationL'augmentation des performances thermiques et par conséquent des
épaisseurs d'isolants, conduit à l'évolution des charpentes vers une solution
qui consiste à poser des chevrons autoporteurs ou faux-arbas, du faîtage à la
sablière.Si cette technique est bien connue, sa mise en œuvre est délicate
et lorsqu'elle est mal maîtrisée, peut générer des désordres.Les différents
casLes croquis ci-contre, font penser à un fonctionnement en arc
"Delta", pour lequel il n'y aurait pas besoin de panne faîtière. Mais
pour autant, faudrait-il que les murs soient en mesure de reprendre les
poussées horizontales sans déformation notoire.A défaut, il faut donc autoriser le glissement des faux arbas au
niveau de la sablière, qu'il soit horizontal ou parallèle à la pente.Mais ce n'est pas si simple, dans la mesure où il convient aussi de
prévoir des dispositifs qui s'opposent au soulèvement.Concernant les faux arbas ou chevrons, ils se calculent de la même
façon et donnent les mêmes résultats quel que soit le mode de pose.Cas 1Les chevrons reposent sur la faîtière et glissent librement sur une
sablière délardée à la pente.Un feuillard ou des suspentes torsadées, fixées sur la sablière,
contiennent le soulèvement. C'est à priori la solution qui semble la plus facile, mais c'est
pourtant celle qui crée le plus de désordres.En effet, si la faîtière reprend effectivement les charges des deux
demi rampants, elle doit également reprendre les deux composantes parallèles
aux rampants qui ne sont pas reprises par des appuis en sablière.Les deux composantes se combinent en faîtage sous forme d'une
charge verticale qui vient s'ajouter à celle des deux demi chevrons.Si "P" est la charge totale d'un arba et
"alpha" l'angle du rampant en degrés, la charge supplémentaire se
calcule comme suit : 2 x P/2 x SIN² alpha. Pour le calcul, il faut passer des degrés aux radians pour l'angle
par la formule : alpha x (PI)/180).Dans le cas particulier d'une pente à 100% soit 45°, la majoration
de charge pour la faîtière est de 50% de P, en d'autres termes, la charge de la
faîtière est doublée.Cette disposition particulière échappe souvent, y compris à des BE.En outre, il faut reprendre ces efforts de traction en faîtage, ce
qui conduit à préférer la pose sur faitière qui est plus facile à maîtriser en
reliant les deux faux arbas par un gousset et contreplaqué CTBX ou une plaque métallique
de liaison.Cas 2 et 3Les cas 2 et 3 sont comparables dans la mesure où les chevrons
glissent horizontalement sur la sablière.Le cas 2 peut être employé pour des petites portées d'arbas (3m – 3m50) ou
des arbas peu chargés (toitures métalliques) car la reprise des tractions en
tête sont toujours délicates par des ferrures en extrémités de bois.Le cas 3 est
sans doute le plus raisonnable, avec des faux arbas posés sur la
faitière et une liaison directe par gousset CTBX ou plaque de liaison
métallique. Pour les très gros ouvrages, le glissement est assuré par des
appuis à rouleaux ou des plaques de Téflon. Dans les cas de petits ouvrages
comme la maison individuelle, le glissement peut être assuré par une simple
feuille de Polyéthylène pliée en deux et interposée entre la sablière et le
pied des chevrons. Comme pour l'appui glissant d'une fermette, une équerre E5-1.5 est
disposée de chaque côté du chevron et son aile verticale est clouée par 7
pointes CNA 4.0 x 35 ou 50.L'aile horizontale est maintenue par un tirefond ou une vis ASSY
III KOMBI 10 x 60. Le tirefond ou la vis ne sont pas serrés pour permettre le
glissement.Autre casPour les petits ouvrages, il reste possible de fixer les arbas en
tête sur la faîtière ou sur ses flancs et en pieds sur la sablière, dans la
mesure où la déformation de la faîtière est limitée à quelques millimètres sans
dépasser le centimètre.

























































Dans ce cas, la poussée sur les murs sera faible et pourra être
reprise par la rigidité de la sablière ou du chaînage.

mcoe47 · Answer

Bonjour, J'avais déjà lu votre écrit sur les chevrons porteurs que je trouve excellent. Dans mon cas il s'agit d'un mono pente que je ne peux pas fixer en tête car il engendrerai de efforts trop importants sur le mur qui est mitoyen. C'est la raison pour laquelle je souhaite bloquer les chevrons en pied. J'ai bien compris que la charge induit en pied des efforts importants verticaux et horizontaux. Si la poutre béton est capable de reprendre ces efforts est-ce que mon projet est viable ?

Boisphile · Answer

Le principe est le même, si vous bloquez en bas il faut un réel appui roulant en haut, c'est-à-dire que le chevron ou faux arba soit en mesure de glisser librement sur son appui. Evidemment, c'est plus compliqué en haut qu'en bas, il faut débillarder l'appui, maintenir latéralement le faux arba, éviter le soulèvement par un système de feuillard ou de suspentes torsadées SUT25/200/1 et le déversement par des entretoises.

mcoe47 · Answer

OK ça me va bien, je vais donc débillarder la muralière et mettre en place un dispositif ainti-soulèvement et anti déversement. Dans ces conditions pouvez vous me donner une section pour le chevron ?
