Capacité porteuse solives 90x110

Je précise que l'IPN fait 4,5m (et non 6...), et que les 10cm de dénivelé évoqués sont sur l'ensemble de la pièce.

Pour vous aider, le mieux serait un plan bien dimensionné, avec les portées les entraxes (pas espacement entre) et les sections. Précisez bien s'il s'agit d'IPN ou d'IPE, HEA ou HEB etc et section. Précisez également le type de plafond sous-jacent. Faites un croquis pour expliquer la fixation des solives, bref, toutes les explications nécessaires pour recalculer l'ensemble.

Bonjour,

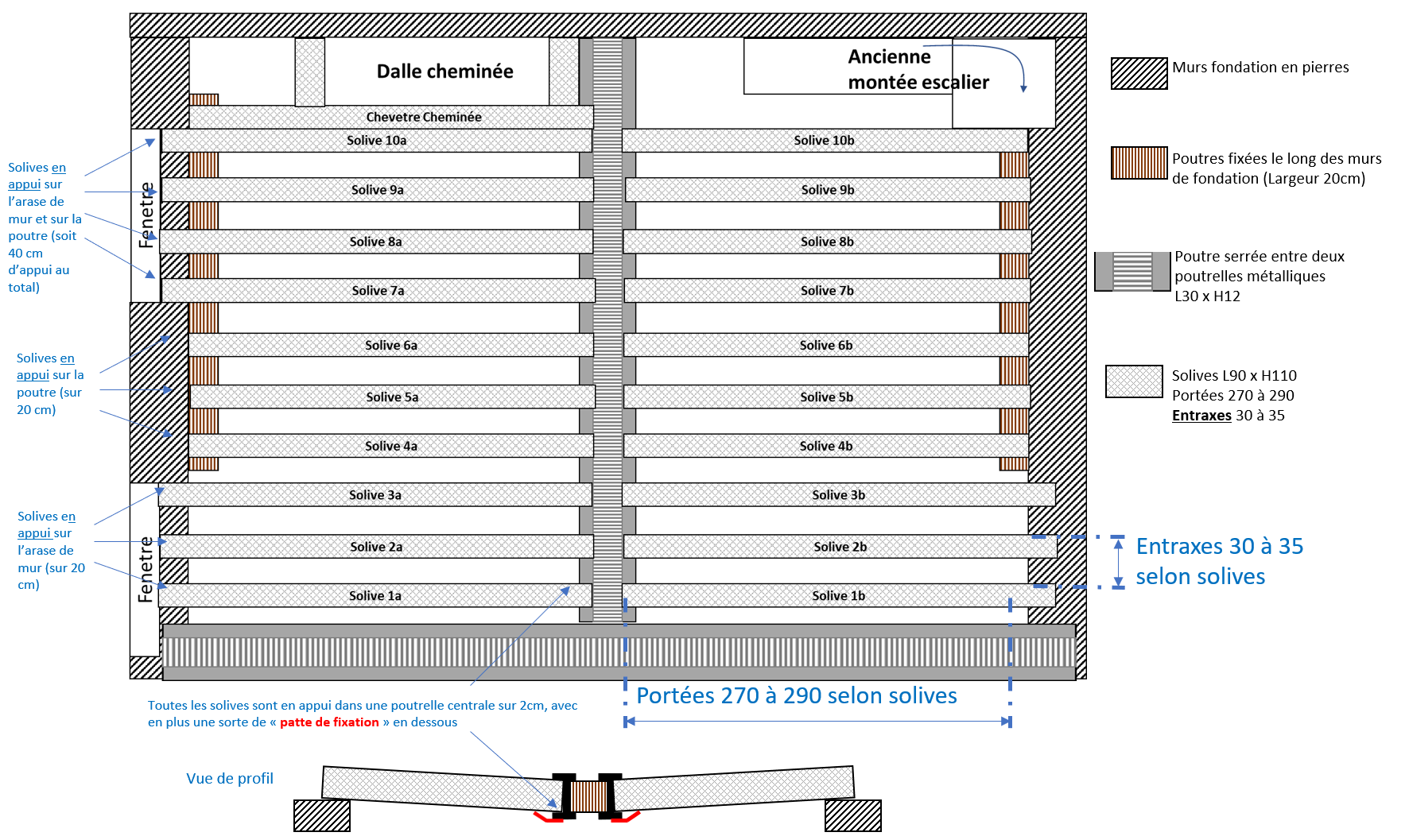

Merci pour votre réponse. Voici un croquis en PJ.

Le plafond dessous est en BA13 phonique, fixé par des suspentes antivibratiles sous les solives. L'inter solives est rempli par des lais de laine de roche.

Concernant les poutrelles, je me renseigne sur les types évoqués et regarde ça sur chantier demain.

Très bonne soirée

Les solives sont ""justes"" mais correctes avec un taux de flexion de 42% et une flèche de L/300. En revanche, l'appui de 2 cm est très insuffisant, le minimum admis étant 5 cm. Sans surcharge cela pourrait être admis si les têtes de solives sont en bon état, compte tenu de la faible réaction d'appuis de 120kg.

Il ne reste plus qu'à contrôler la capacité de la poutre centrale. Si celle-ci en est capable, il serait plus raisonnable de poser un nouveau lit de solives callé sur la poutre centrale, mais je ne vous cache pas mon pessimisme.

Bonjour Boisphile,

Je me suis penché sur le sujet aujourd'hui. J'apporte les précisions suivantes avec qq questions.

Poutre centrale

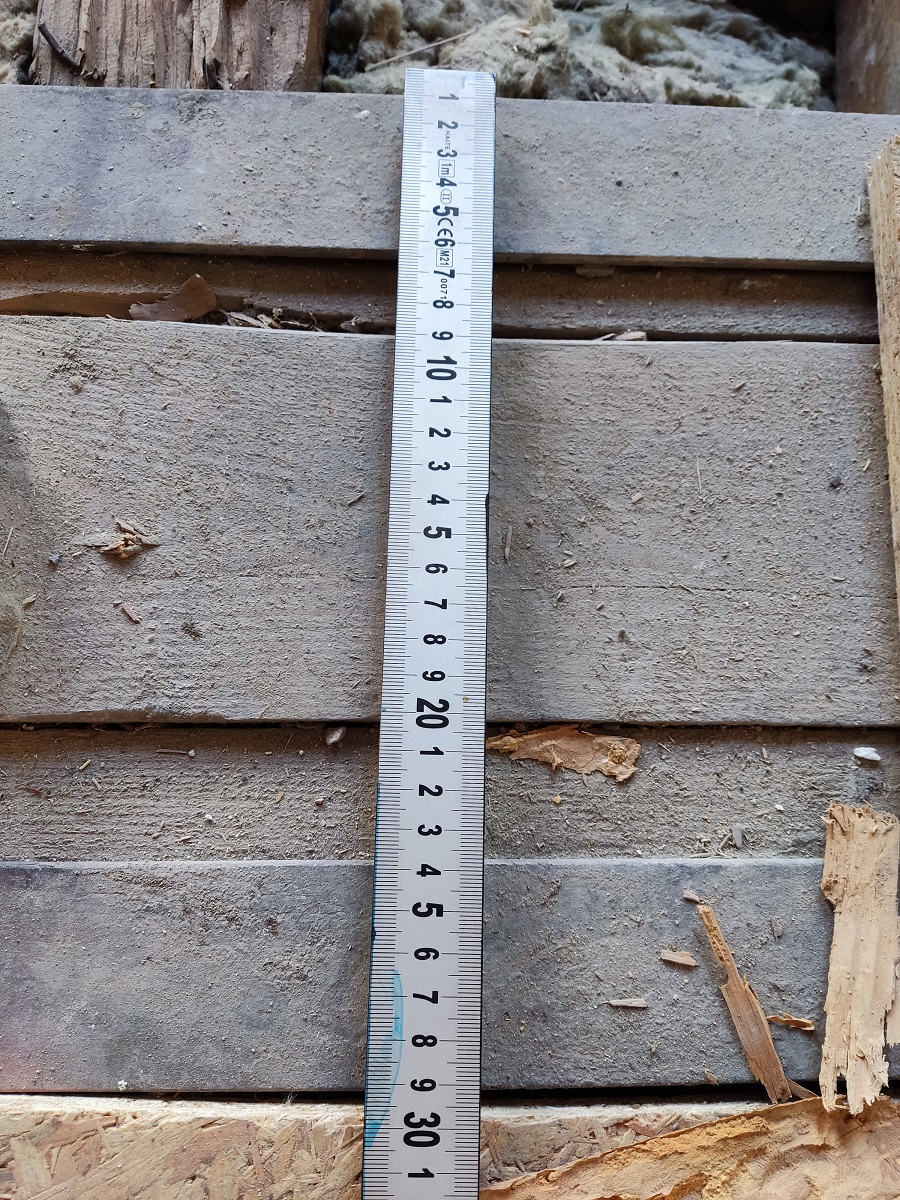

Il s'agit d'une ensemble planches/poutre bois serré entre deux poutrelles métalliques en "I". Vu du dessus: 5 cm de poutrelle1 + 18 cm de poutre + 5 cm de poutrelle2, soit 28cm de large au total. Par contre je ne sais pas dire s'il s'agit d'un IPN, HEA, .... L'ensemble fait 12cm de haut, et 4.5m de long.

Est-ce que ces éléments suffisent pour estimer la capacité de la poutre centrale?

Quelle principe de fixation recommanderiez vous si je dois "caler" de nouvelles solives sur la poutre centrale?

Appuis des solives dans la poutrelle centrale

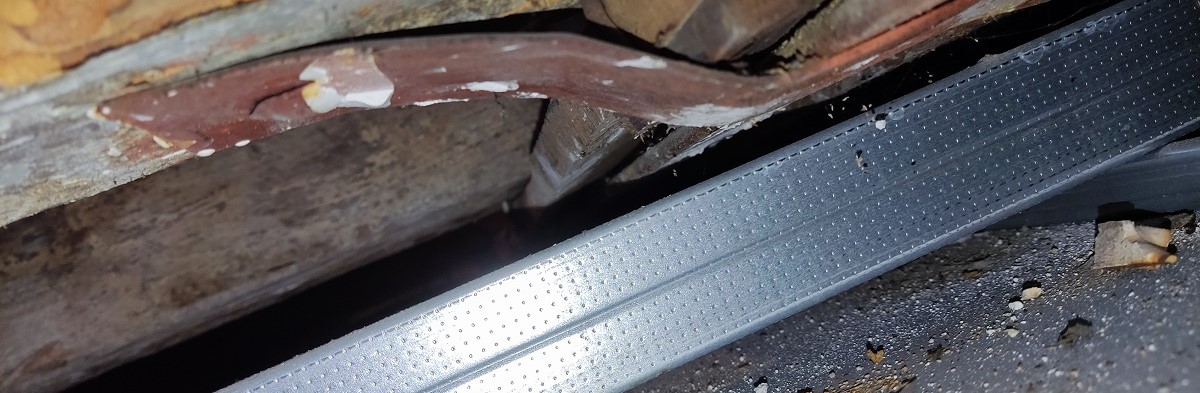

La poutrelle centrale n'offre que 2cm d'appui possible. Par contre il y a des sortes de pattes métalliques traversant sous IPN et cloutées sous une paire de solives sur deux (à 6-8cm).

Est-ce que ces pattes tendent à renforcer les points d'appui?

Effet rebond du plancher

Nous avons testé une solution de renfort avec une planche en 27x100. Nous constatons une réduction de flèche quand on met la planche en surface de solive, quasiment rien quand on la met sur le flanc.

Est-ce que ce type de renfort est pertinent pour rigidifier l'ensemble, quit à chainer les solives en plus?

Merci beaucoup pour votre aide, excellente soirée

Une vérification d'un IPN 120 ou 100 (Qui se rapproche le plus des dimensions) sur une portée de 4500 avec bande de chargement de 1450 (un coté) est très largement insuffisant.

Les élément bois de portée 4500 se section 110 (H) x 230 (L) n'apportent quasi rien avec un taux de flexion supérieur à 300%.

Quant au solivage de portée 2800, entraxes 330, section 90 x 110 présente également un taux de flexion supérieur à 300%.

Calculs effectués avec les charges d'un plancher habitable soit en charges permanente 90kg/m² et exploitation 150 kg/m².

En conclusion, ces éléments de charpente ne sont pas mécaniquement en mesure de supporter un plancher habitable. De plus, une rénovation sous-entend que la durée d'un tel plancher pourrait être prolongée pour le moins de 50 ans. Or ni l'état des bois dans les scellements ni les assemblages avec l'élément central ne peuvent garantir une telle durée.

Pour vous donner une simple idée, il faudrait :

Une poutre centrale en lamellé-collé de section 135 x 360 et un solivage en 75 x 150 avec entraxes de 500, sections très éloignées de l'existant.

Bonjour,

Je n'ai pas compris le taux de flexion à 300% du solivage, versus le 42% évoqué dans votre précédente réponse. Pourriez vous m'expliquer que je comprenne bien svp?

Merci

Le taux de flexion de 42% correspond aux solives.

Le taux de flexion de 300% correspond aux bois de la poutre centrale. Les 300% sous-entendent que la résistance sous charges de plancher habitable est de 3 fois le maxi admissible.
