Solivage et calcul de masse.

Solivage et calcul de masse.

il y a 8 mois

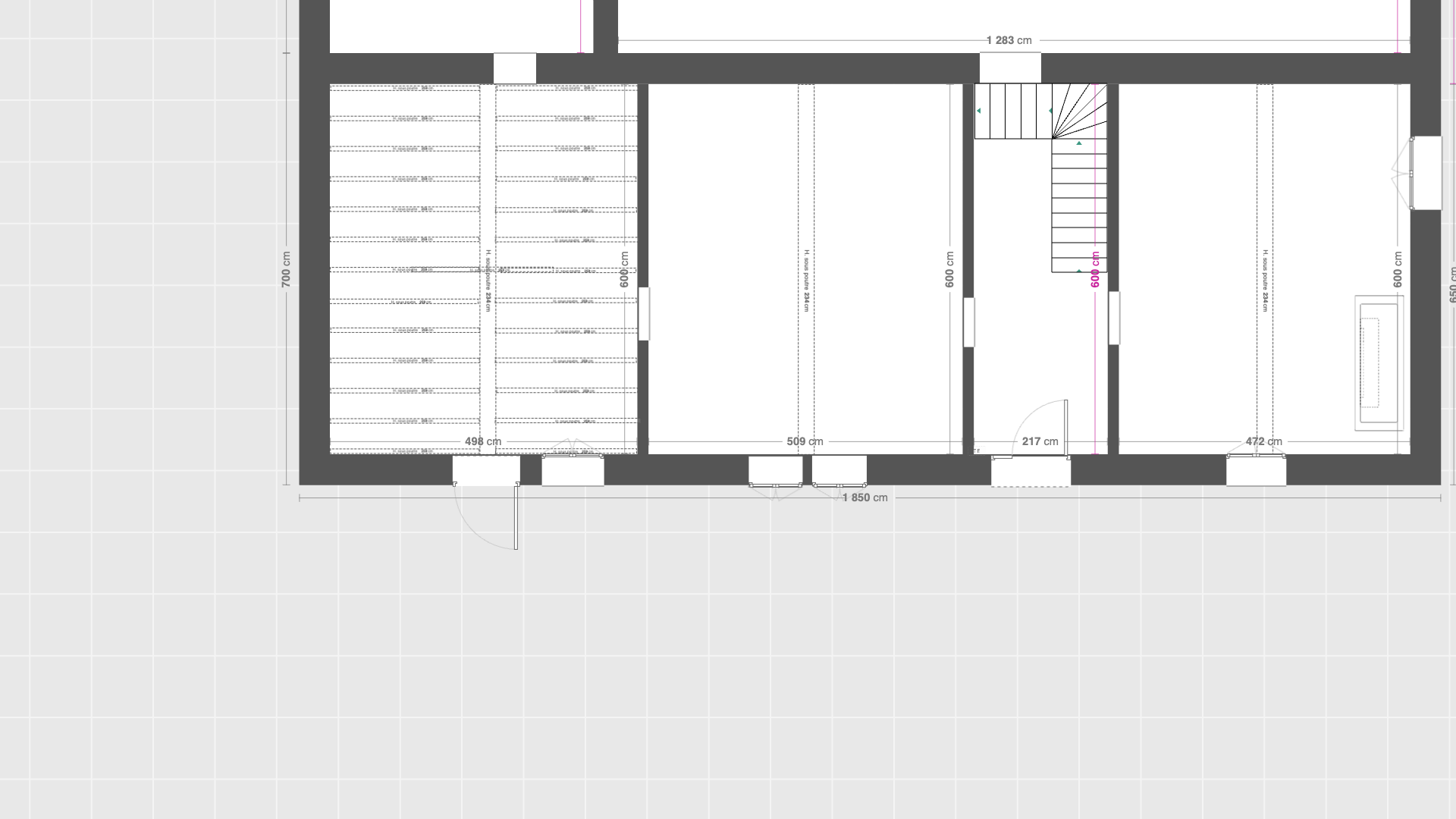

Bonjour, Tout d'abord, merci pour l'ensemble des informations transmises sur ce site et ce forum. En pleine rénovation, nous souhaitons refaire le plancher de notre premier étage (jusque-là utilisé en zone de stockage). Novices, nous pensions simplement remplacer les solives, puis pose d'OSB + parquet (sur le dessus) / + pose de l'isolant laine de bois, suspentes et placo pour le faux plafond avec passage des gaines élec. (sur le dessous) Sauf que... Nous apprenons au fur et à mesure de nos lectures que de nombreuses choses sont à prendre en considération. Refaire comme c'était n'est pas forcément pertinent comme nous changeons l'usage. Nos 2 questions principales : POUTRES PORTEUSES Les poutres (6,5M de long environ, lxh = 220x360, repose de 25cm dans les murs en pierre de 50cm) sur lesquelles reposent les solives peuvent-elles supporter le poids une fois aménagée ? SOLIVAGE Doit on modifier l'entraxe des solives ? ajd de 50cm. Section des solives actuelles : l 8 x h 12 x L 260cm appui de 5cm sur poutre / 15 dans mur. Nous pensions les remplacer par des 8x17,5 (voire plus). Infos complémentaires : La configuration du RDC : Cuisine / Salle à manger / Entrée / Salon Mur pignon (50 cm) / Poutre / Mur de refend 18cm de large pierre de tuffaud / Poutre / Mur de refend (18cm) / Mur de refend (18 cm) / Poutre / Mur pignon (50 cm). Profondeur des pièces 6M largeur 5M (sauf l'entrée 2,30, d'où l'absence de poutre, le solivage se fait de mur à mur). J'espère pouvoir ajouter un schéma et des photos pour que ce soit plus clair.

9 réponses

1-9 sur 9 réponses
1/1
1. Solivage et calcul de masse. il y a 8 mois


2. Solivage et calcul de masse. il y a 8 mois

J'ai ajouté la photo du "salon" pour donner une idée en espérant que ce soit plus compréhensible.




3. Solivage et calcul de masse. il y a 8 mois

L'entraxe des solives est de 41 cm, pardon.




4. Solivage et calcul de masse. il y a 8 mois

Première approche : Poutre principale sans doute Chêne (à vérifier) plancher habitable - Portée 6500 - Bande de chargement évaluée à 2600 - Section 220 x 360 - Taux de flexion 64% - Réactions aux appuis 2400 kg - Flèche à terme après fluage L/245 (au lieu de 400) Déformation maxi attendue de l'ordre de 25 à 27 mm.

Techniquement avec un taux de flexion de 64 % cette poutre pourrait convenir si vous acceptez un plancher souple, la flèche de L/245 étant très insuffisante, à vous de voir. Si vous souhaitez aller plus avant, il faudra faire un plan entièrement dimensionné.


5. Solivage et calcul de masse. il y a 8 mois

Bonsoir Boisphile,

Merci beaucoup pour votre aide.

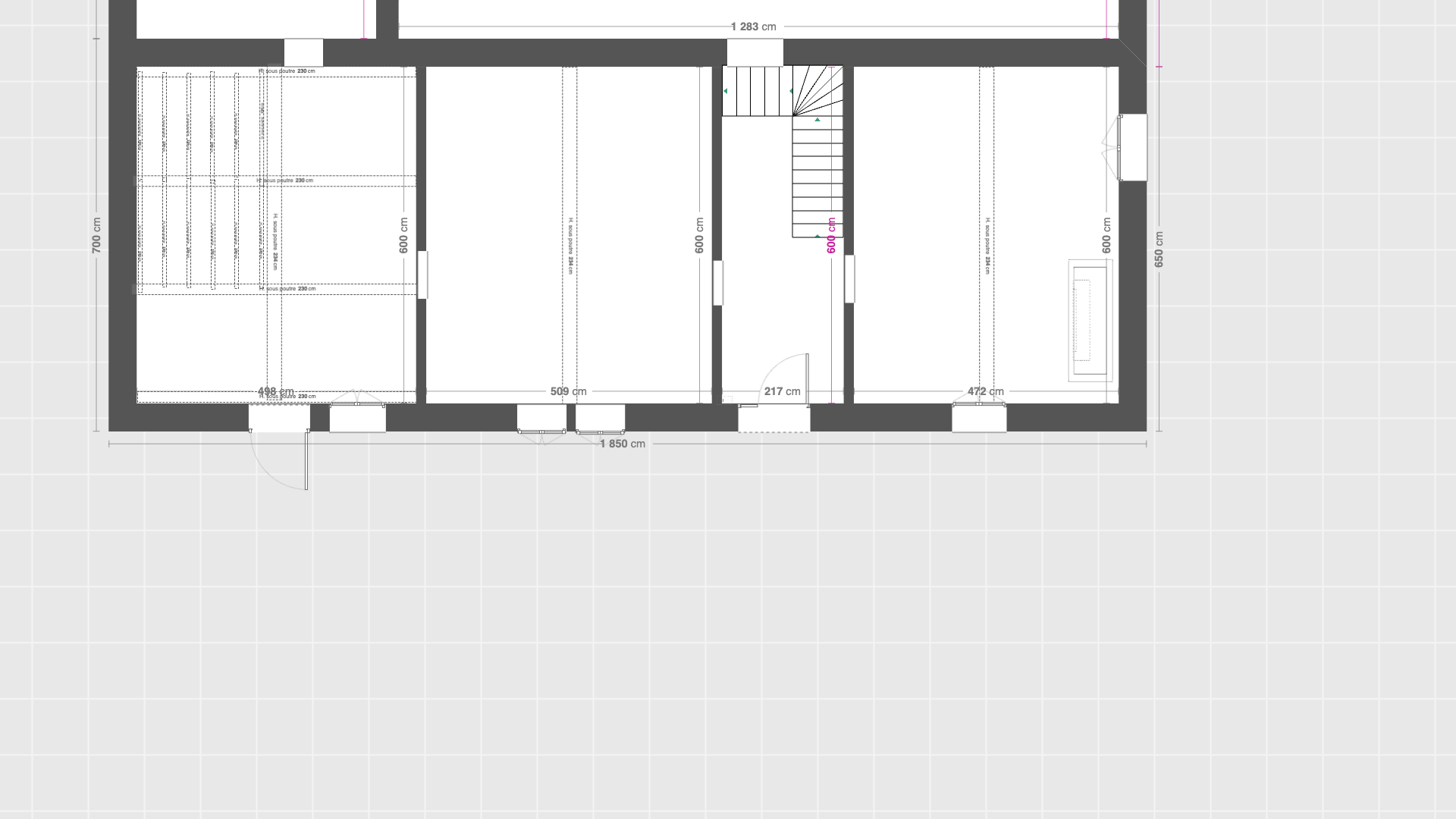

Ce que nous envisagions de faire (en plan B), c'était de positionner quatre poutres en lamellé-collé perpendiculairement à la poutre que nous avons.

2 fixées au mur dans la longueur (5m), et ensuite 2 "au coeur" de la pièce, espacée de 174cm chacune.

____ (poutre au mur)

174cm

____ (poutre en coeur de pièce)

174cm

____ (poutre en coeur de pièce)

174 cm

____ (poutre au mur)

Les poutres BLC reposeraient sur l'ancienne poutre en chène de 6m...

Et poser ensuite un solivage sur ces poutres BLC avec entraxe de 35 cm.

Cela peut il résoudre le problème ?

Dans l'idée, cela ressemblerait à cela.




6. Solivage et calcul de masse. il y a 8 mois

Vous n'obtiendrez rien avec des portées de 6 mètres, pourquoi ne pas oublier la poutre existante et tout soliver en 5 mètres avec des muralières ? Ce serait quand même plus simple ?

7. Solivage et calcul de masse. il y a 8 mois

On envisage toutes les possibilités.


Dans votre idée (pour être sure de bien comprendre) :


- retirer plancher, solivage et poutres porteuses de 6M de chaque pièce.


-pose de poutre dans la largeur (5M) avec muraliere (sections ? Bois : BLC ? Combien d’entraxe max ? Si on part sur 4 comme dans notre plan B c’est cohérent ?


- pose du solivage par dessus (section ? Entraxe ?).


c’est vrai que dans l’idée, supprimer la poutre éviterait de surélever le plancher et perdre de la hauteur à l’étage.

Des murs en tuffeaux (18cm) vous semblent structurellement cohérents ? Ou faut-il que l’on fasse des renforts pour supporter les poutres porteuses en 5M ?


Merci encore pour votre aide, j’espère arriver à être claire et ne pas me tromper dans le vocabulaire employé…


8. Solivage et calcul de masse. il y a 8 mois

Boisphile


En vous relisant, je doute et crois comprendre que vous proposez de ne pas installer de « poutre porteuse », mais directement des solives de 5M qui traverseraient la pièce dans la largeur :


muraliere___ mur en tuffeau


Selon vous c’est possible ? Avec quel type de bois et quelle section et quelle entraxe ?



9. Solivage et calcul de masse. il y a 8 mois

Solives BMA (Bois Massif Abouté) Portée 5000 - Entraxes 417 - Section 80 x 240 - Réactions aux appuis 240kg - Flèche à terme après fluage L/430 - Déformation maxi attendu de l'ordre de 11 à 12mm.

Fixation par sabots métalliques SAE 440-80-2 en clouage partiel par 14 pointe CNA 4 x 50 sur porteur (muralière) et 8 sur porté (solive).

Muralières en LVL kerto ''S'' section 51 x 260 sur corbeaux métalliques avec entraxes de 750 à 800mm.
