Bonjour,

Je voudrais isoler la toiture d'un bati de 30ans pour en faire une petite habitation.

la toiture est en 2 pans a 32,5%

la charpente est constituée d'une panne faitière de 200x100mm en bois massif

divisée en 3 sections de 4metres de longs chacune, reposant sur des murs en parpaing+ ferme en béton.

les chevrons sont de section 60x125mm sur une longueur de 2.3m.
ils reposent sur le mur en béton et la faitière (pas de panne intermédiaire)
ils sont espacés de 420mm.

donnée climatique: la région est le tarn (81)
Altitude du logement: 330m

composition du toit actuel:

-tuile romane: 43Kg/m²
-panneau sous toiture+liteaux: 8kg/m2
-chevrons: ?


ce que j'aimerai ajouter:

-120mm + 145mm panneau de fibre de bois: 13,3kg/m2
-frein vapeur + suspentes
-lambris bois fin 6 kg/m2

soit une surcharge d'environ de 20kg environ par m2

je n'arrive pas à me dépatouiller avec les différents calculs, si quelqu'un pouvait m'aider ce serait vraiment sympa:)))

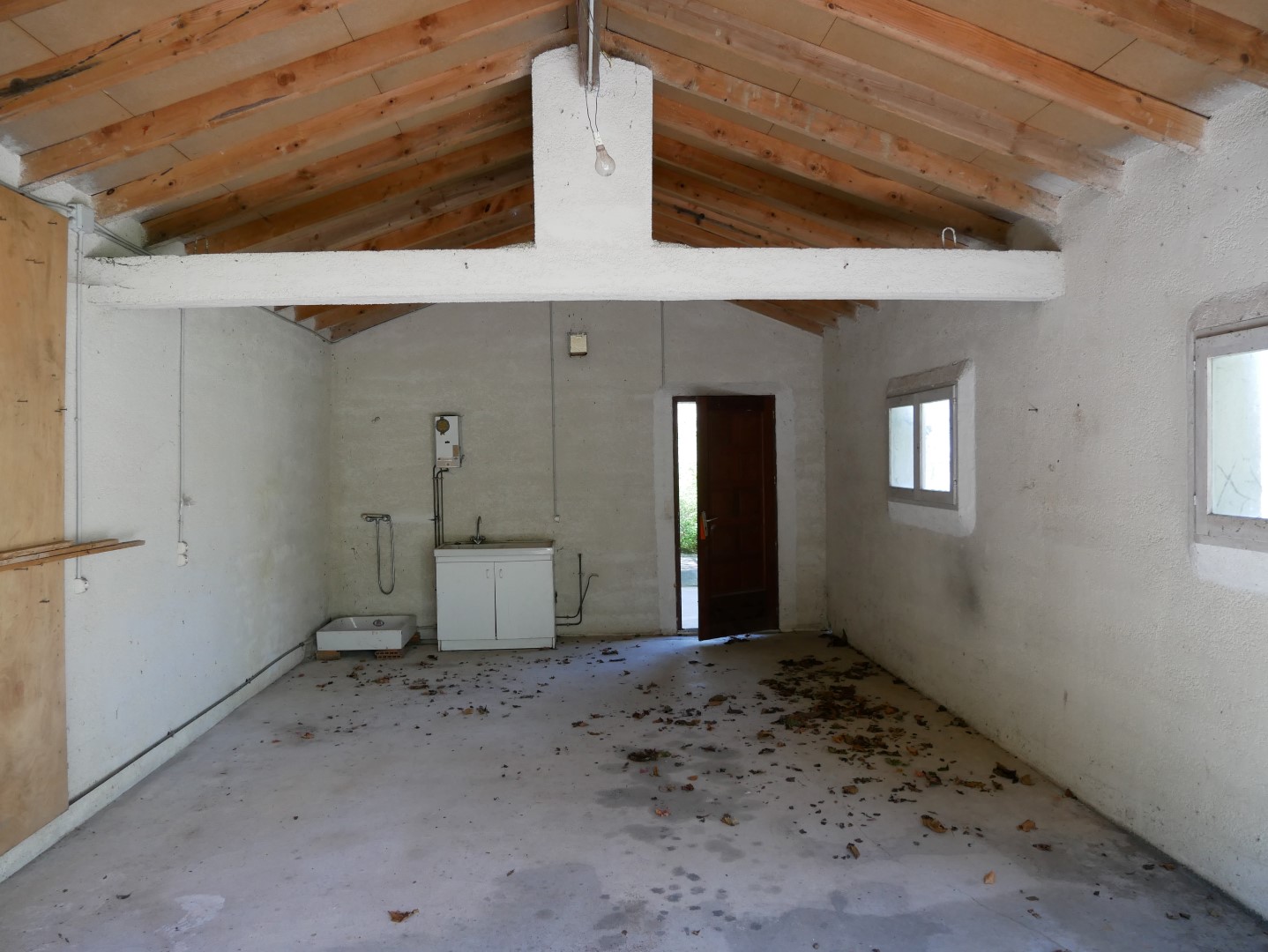

ci dessous une photo de la charpente dans la 1ere pièce.

merci!



9 réponses

1-9 sur 9 réponses
1/1
1. calcul masse admissible charpente, ca passe ou ca casse? il y a 2 ans

Quel est le lieu précis dans le Tarn ?

2. calcul masse admissible charpente, ca passe ou ca casse? il y a 2 ans

Soreze, mais en limite de Revel (lac de st Ferréol)


merci beaucoup !



3. calcul masse admissible charpente, ca passe ou ca casse? il y a 2 ans

Sur le papier cela passe, mais la faîtière est un peu juste.

Le problème est de savoir comment sont bloqués les chevrons en pieds.

Normalement ils devraient être libres de coulisser sur la sablière, si c'est le cas, il faudra renforcer la faîtière.

S'ils ont été mal posés et qu'ils sont bloqués, ils pousseront sur les murs.

Ce sera surtout en période de neige.

4. calcul masse admissible charpente, ca passe ou ca casse? il y a 2 ans

merci beaucoup pour votre réponse!

les chevrons sont posé sur la maçonnerie, je dois avoir une photo je vais vous montrer.


serait il possible d avoir le détail de votre calcul ? j ai passé la journée d hier a essayer de comprendre le calcul, et je suis curieux????


merci!!!

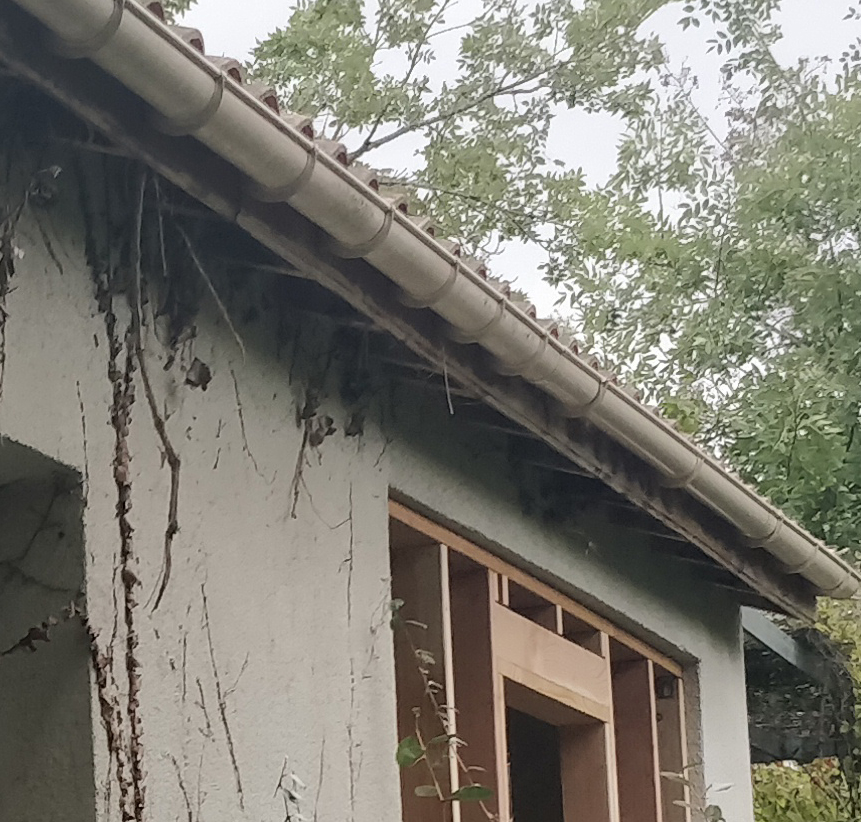

edit: voila la photo des chevrons, ils passe "a travers" la maçonnerie et sont sans doute bien coincé/comprimé par celle ci


ici sur une partie qui a été restaurée suite à une infiltration de la cheminée (on a changer le chevron, photo à la dépose) :

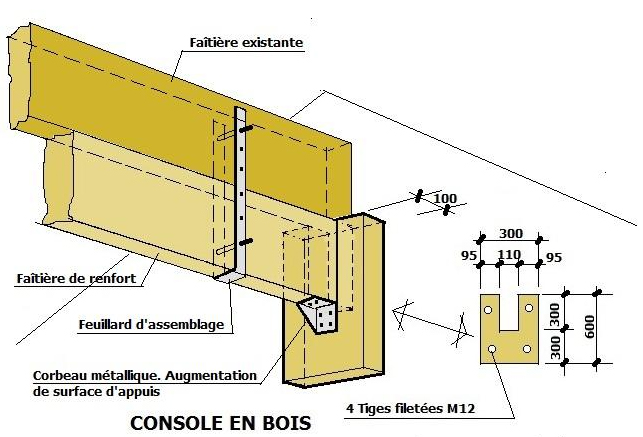

pour la faitière si je la renforce je peux procéder comme sur ce schémas?

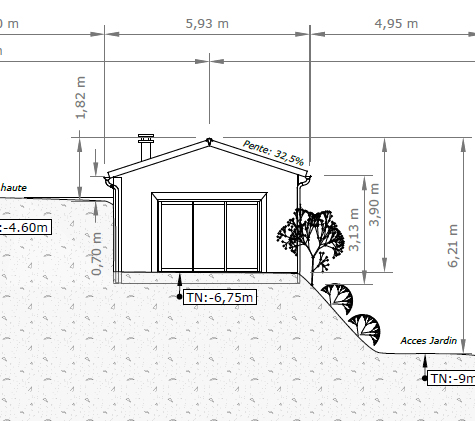

autre détail, si ca pousse sur les murs, ca ne poussera que d'un coté, car le coté ouest est au 4/5eme sous terre:






5. calcul masse admissible charpente, ca passe ou ca casse? il y a 2 ans

en fait je suis remonté voir de plus pres la faîtière, elle est en bon etat et ne présente actuellement aucune courbure.


par contre les dimenssions ne sont pas celle que j ai donné plus haut:

elle fait en réalité 220x80 a 85mm.

un charpentier m a plutôt conseillé de prendre en sandwich sur les cotés la faîtière avec du 40mm (plutot que par dessous)

vous en pensez quoi?

merci


6. calcul masse admissible charpente, ca passe ou ca casse? il y a 2 ans

Le charpentier à raison, 3 boulons de D.12  à 100 mm des extrémités et juste des vis de 5 x 70 tous les 50 cm pour solidariser les trois pièces ensemble.

7. calcul masse admissible charpente, ca passe ou ca casse? il y a 2 ans

ok super je vais faire ca. milles merci:)

j'ajoute également une muraillère j'imagine:)


merci!

8. calcul masse admissible charpente, ca passe ou ca casse? il y a 2 ans

non, pas utile, ce ne sont pas les efforts de cisaillement aux appuis qui posent problème, si la faîtière est correctement fixée cela suffit, c'est la flexion qu'il faut renforcer.

9. calcul masse admissible charpente, ca passe ou ca casse? il y a 2 ans

merci beaucoup pour vos conseils, je les renforce cet après midi de cette façon.

bonne journée!
