Charpente

Section poutre sur extension 3 murs.

Publié par Jonathan30 il y a 7 mois

Bonjour ,


Je suis en train de construire une extension sur 3 murs.


L'extension fait 5m de long par 3m de large , la toiture seras mono pente dans le sens de la largeur


En haut des murs on fini par un chainage sauf que sur 3 murs , impossible... donc ... Je recherche des informations sur la sections d une poutre qui remplacera le 4 ème mur , celle ci ancré dans les poteaux raidisseurs de chaque angle du mur ( parpaing d angle 50x20x20)


cette poutre qui serviras finalement de chainage afin de maintenir l écartement du mur , je m en servirais également comme muraliere pour la toiture avec tuile littoral canal Midi ( ~ 30KG/M2)


Pourriez-vous me donner un coup de main pour mon projet svp .


De quel section de poutre aurais je besoin ?

Ancrage sur poteaux raidisseur suffisant ?


En vous remerciant

Boisphile

Publié par Boisphile il y a 7 mois

1) Faites un croquis.

2) Ce sont les murs qui maintiennent la poutre et non le contraire.

3) Quel est le lieu précis de la construction ?

4) Quelle est la pente du toit ?

5) Quelle est la composition de la toiture de l'intérieur vers l'extérieur ?

Publié par Jonathan30 il y a 7 mois

Bonjour,

Merci pour votre réponse , voici un complément d informations.


1) Faites un croquis.

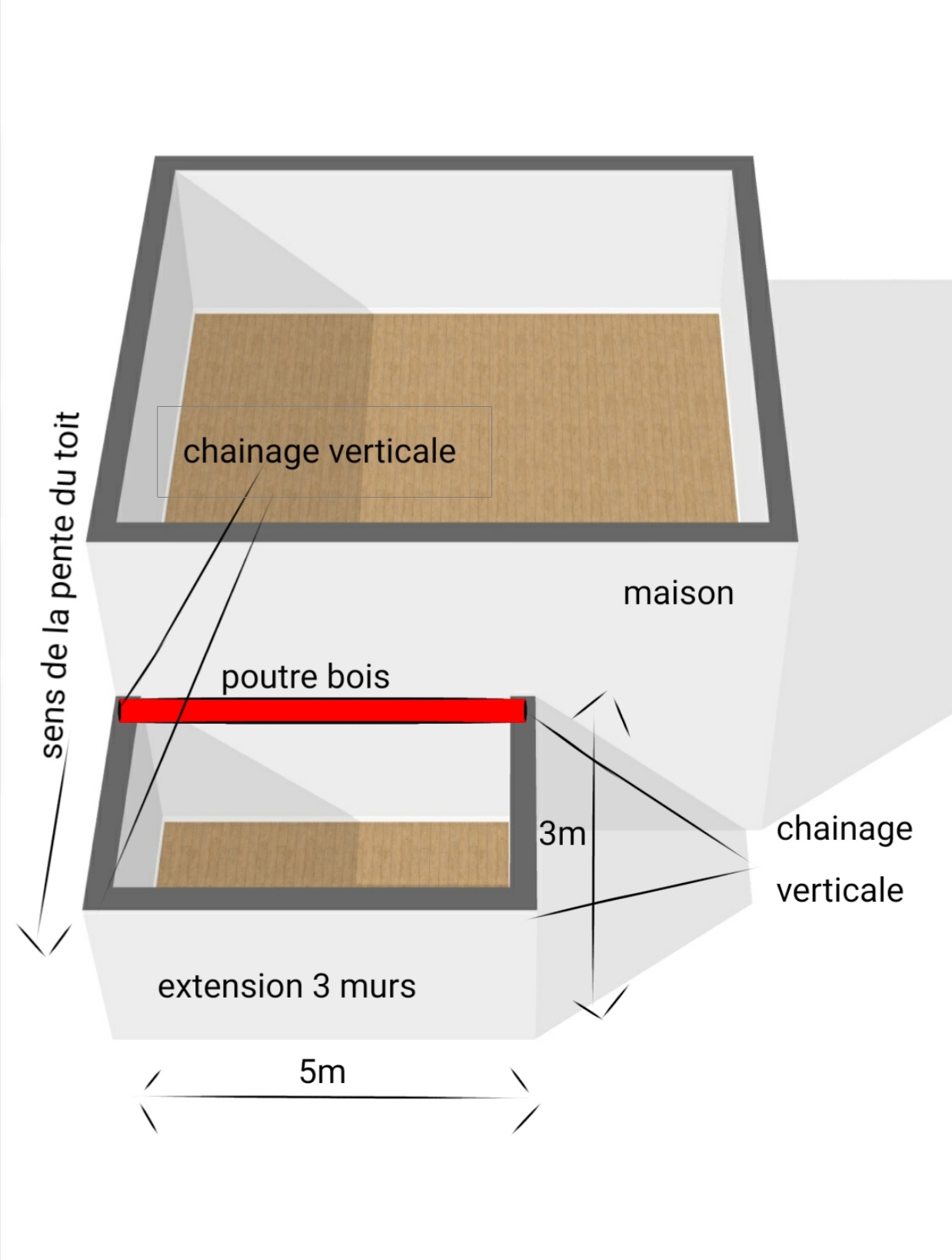

Le voici , l extension est totalement désolidariser de l existant ( fondation et murs)

2) Ce sont les murs qui maintiennent la poutre et non le contraire.

Oui je comprend ,la poutre repose sur le mur mais le faite de sceller la poutre dans le chainage verticale avec tube carré  ou autre cela ne devrait il pas empêcher les murs de s écarté ?

3) Quel est le lieu précis de la construction ?

Sud de la France,  commune de st gilles , pas de neige mais nous avons le mistral

4) Quelle est la pente du toit ?

Selon les préconisations du constructeur pour les tuiles , pente de 30%

5) Quelle est la composition de la toiture de l'intérieur vers l'extérieur ?

Isolation: placo + laine de verre

Charpente mono pente :  panne faîtière + panne ventriere + muraliere (la fameuse poutre si je peux me servir de celle ci comme muraliere pour la toiture .

Chevrons + liteaux + tuiles  canal midi ~ 30kg/m2


En vous remerciant


Boisphile

Publié par Boisphile il y a 7 mois

Les deux murs de 3 m doivent être ancrés dans la construction existante.

La poutre quant à elle doit être "libre" et non pas ancrée dans les murs et en réalité, c'est une muralière en 75 x 225 qui doit reposer sur des corbeaux métalliques tous les 1 mètre.

Chevrons 50 x 150 avec entraxes de 500 et sur deux appuis (pas besoin de panne intermédiaire).
