Planché bois portant

Publié par Kiay il y a 1 mois

Bonjour, J'aurais besoin de vos lumières pour un planché bois portant pour un projet d'annexe avec ssol et rdc salon/chambre.


Une baignoire dans la chambre et un poêle dans le salon et un escalier colimaçon.


9 mètres par 5 mètres madrier dans le sens des 5 mètres.


Je voudrais donc savoir ce que je doit utiliser comme bois et comment mis prendre pour l'ouverture escalier.

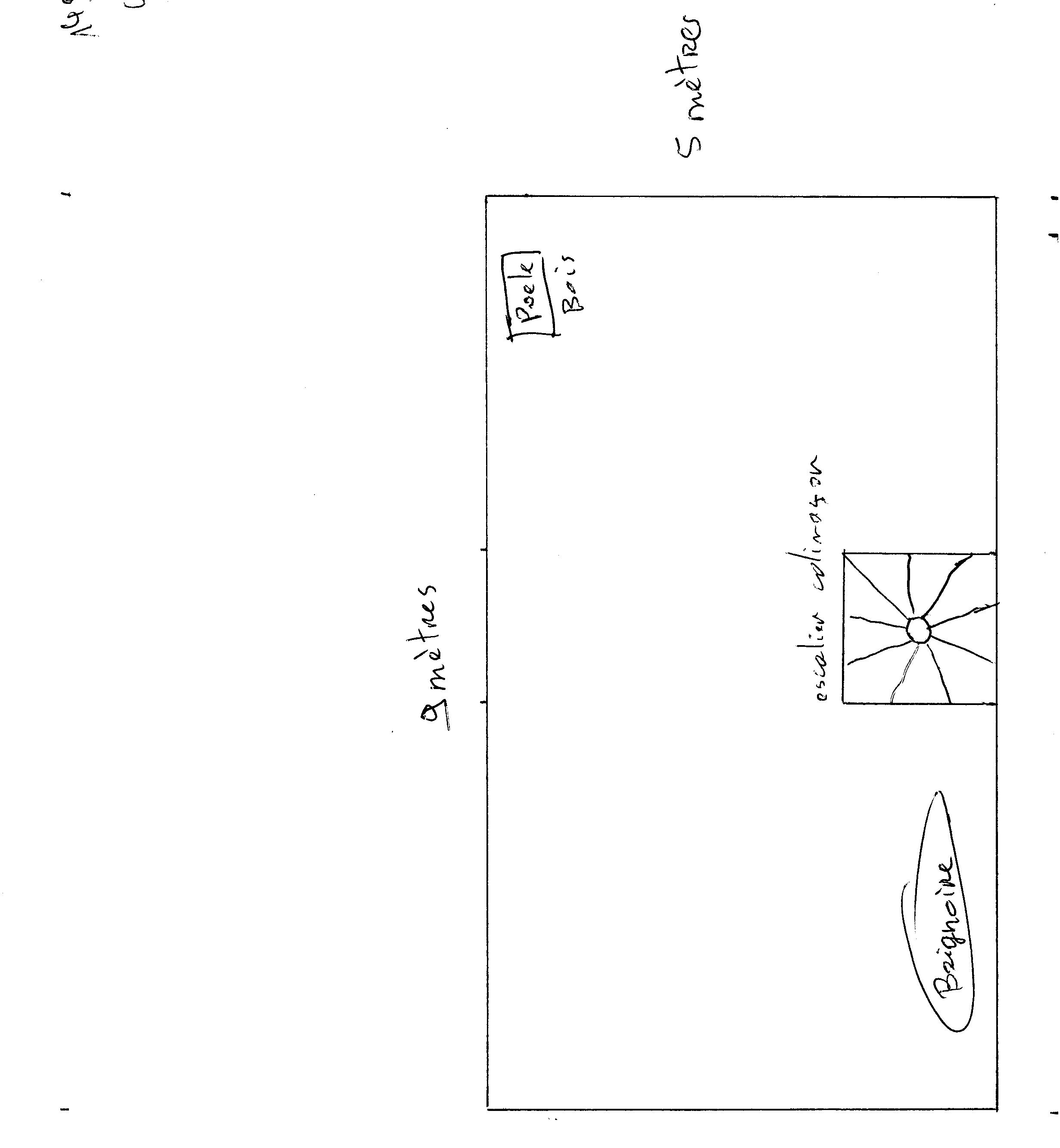

j'ai fais un petit schéma pour être plus claire.


Merci d'avance pour vos retour.



Boisphile

Publié par Boisphile il y a 1 mois

Donnez les dimensions précise de la trémie et de son emplacement. Précisez également s'il y aura des cloisons.

Publié par Kiay il y a 1 mois

Bonjour, Boisphile la trémie sera de 150 x 150 et il y aurais une cloison horizontale aligné avec le "9" du schéma.

Boisphile

Publié par Boisphile il y a 1 mois

OK, mais il me faut la position de cette trémie sur la longueur.

Publié par Kiay il y a 1 mois


Publié par Kiay il y a 1 mois

le scan à un peu foiré le long de la baignoire cest 4 mètres

Boisphile

Publié par Boisphile il y a 1 mois

Je pensais pourtant être clair : Je souhaite la position de la trémie sur le mur de 9 mètres.

Publié par Kiay il y a 1 mois

la trémie sera contre le mur de 9 mètres

Boisphile

Publié par Boisphile il y a 1 mois

Dur ! Dur ! Je ne suis plus tout jeune, c'est vrai, mais quand même je sais lire un plan, même si c'est un croquis à main levée !!!  Je vous demande quelle est la position sur ce mur de 9 mètres, c'est-à-dire quelle distance entre l'angle supérieur du croquis et la trémie et quelle distance entre l'angle inférieur du croquis et la trémie.

La somme des trois devant bien évidemment faire 9 mètres.

Publié par Kiay il y a 1 mois

Bonjour,  du coup ça nous ferais 4 mètres, trémie 1.50 mètres puis 3.5 mètres.

Boisphile

Publié par Boisphile il y a 1 mois

Et bien voilà, on y arrive !!!

Solives courantes - Portée 5000 - entraxes (Je précise bien entraxes et non espacements) 417 mm - Section 75 x 250 - Réactions aux appuis 275 kg.

Solive de chevêtre - Portée 1593 (dimensions chevêtre 1593 x 1500 - La largeur est portée à 1593 du fait des entraxes de 417 - (417 x 4 = 1668 - 75 = 1593)) - Bande de chargement 3500 - Section 75 x 250 - Réactions aux appuis 430 kg.

Solives d'enchevêtrure - Portée 5000 - Entraxes 417 - Bois lamellé-collé de fabrication françaises GL24 - Section 110 x 315 poids unitaire 90 kg - Réactions aux appuis 590 (côté trémie) et 415 (côté opposé), pour la solive libre et 755 (côté trémie) et 585 (côté opposé) pour la solive chargée par la cloison.

NOTE : Il convient donc de débuter le chantier au niveau de la trémie pour obtenir les cotes suivantes le long du mur de 9 mètres : 3500 - 1593 - 3907 et de répartir les solives de chaque côtés, avec des entraxes de 417 mm pour des dalles OSB 3 en 2500 x 675 x 22 mm, petites rives portées et fixées sur solives, assemblages collés au sikflex 11 fc pro.

(Pour information : Temps passé 45 minutes)

Publié par Kiay il y a 1 mois

Merci beaucoup pour ta patiente et ton explication et ton temps avec ça je vais être tranquille, je comprend pas tous ( je manque de lexique ^^) mais je vais lire tous cela au calme en tous cas merci infiniment.
