PLANCHER DE CHAMBRE (dimensionnement poutres et solives)

Publié par abarcelo il y a 6 mois

Bonjour à tous,


Je souhaite refaire un plancher qui était avant sur poutre en chêne et pas de niveau.


J'ai récupérer les poutres en partie des poutres en chêne pour autre chose et j'aimerais faire un plancher OSB posé un solivage fixé sur 3 poutres en BLC.


La question que je me pose est: Quel dimensionnement des 3 poutres et des solives pour porter une chambre et le plafond de la pièce du dessous?

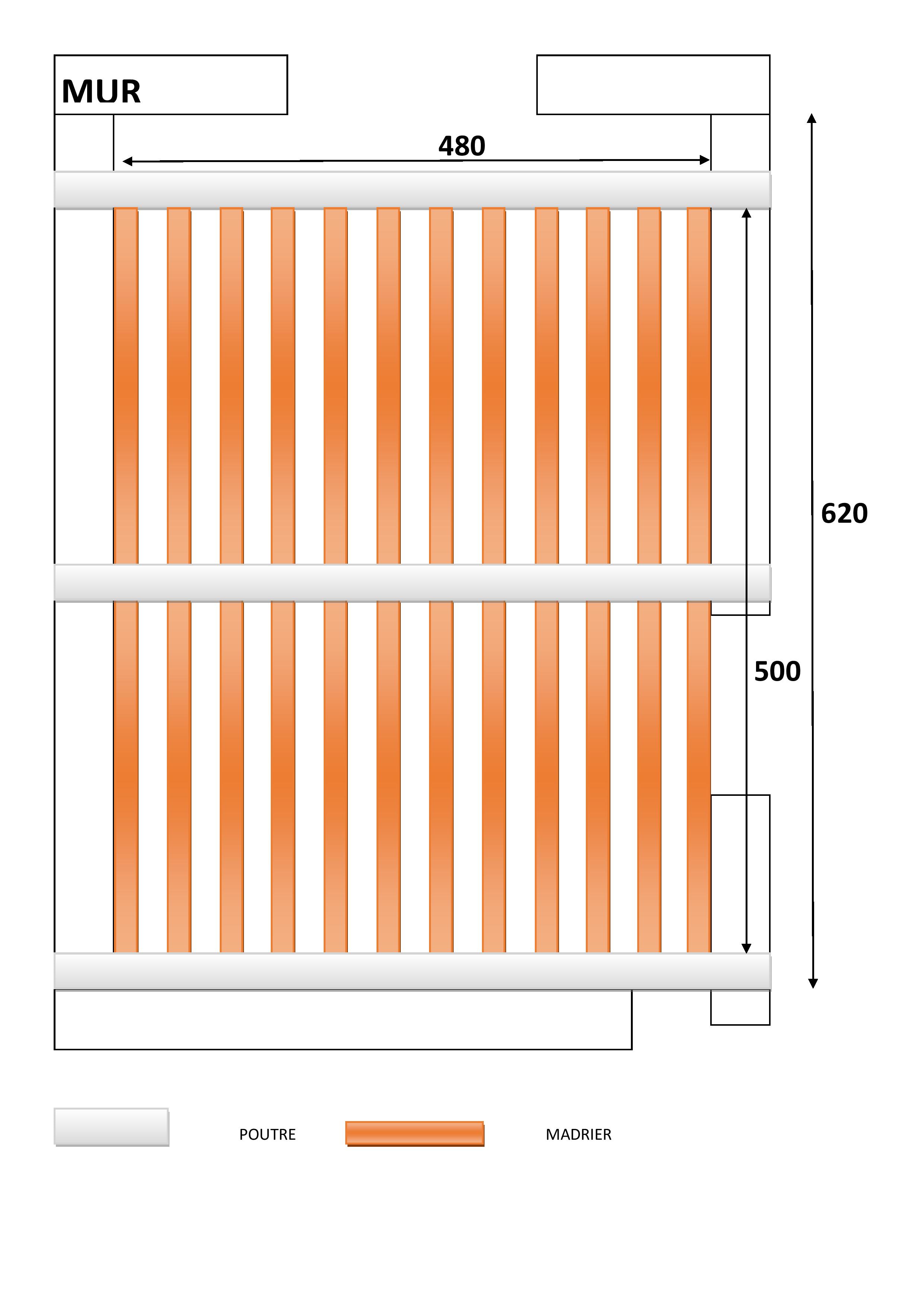

Je vous met un schéma, la longueur entre mur porteur des poutres est de 4m80 et il y aurait 5m entre les 2 poutres au extrémité et donc 2m50 à l'axe de la poutre centrale.


Merci beaucoup pour vos réponses.

Bonne journée à tous.




Boisphile

Publié par Boisphile il y a 6 mois

1) Pourquoi ne pas poser les solives dans le sens des 4800 ?

2) A la limite dans le sens des 5000, mais sans poutre centrale ?

Publié par abarcelo il y a 6 mois

Bonjour et merci pour la réponse.


C'est vrai que ces deux idées sont faisables.


La première ça me ferait de nombreux trous à faire dans les murs en pierre pour sceller les poutres.


En fait je pensais mettre la poutre centrale pour diminuer la section des poutres porteuse, partager la charge sur d'avantage de parties des murs en pierre.


Que me conseillez vous en temps qu'expert?

Il est vrai que la mise en œuvre serait plus simple avec 2 poutres BLC de chaque cote, des sabots et des solives. Mais quel dimensionnement pour tout cela ?


Merci beaucoup.

Boisphile

Publié par Boisphile il y a 6 mois

Sceller des solives n'est pas la meilleure solution, il est préférable de poser des muralières sur corbeaux métalliques et des petites solives de 4m70.

Publié par abarcelo il y a 6 mois

OK mais quel section pour ces solives.

Et les corbeaux, de combien doivent ils être enfoncé dans le mur.


Pour la solution des 2 poutres aux extrémités avec des solives de 5m, quel section pour les poutres et les solives svp.


Merci.

Boisphile

Publié par Boisphile il y a 6 mois

Cas n°1

2 Poutres BLC GL24 de fabrication française labellisée - Portée 4800 - Bande de chargement 2600 - Section 110 x 405 - Poids unitaire 120 kg - Réactions aux appuis 1710 kg

1a) Solives portée 5000 - Entraxes 313 - Section 75 x 225 - Pour OSB 3 en 2500 x 675 x 18 mm

1b) Solives portée 5000 - Entraxes 417 - Section 75 x 250 - Pour OSB 3 en 2500 x 675 x 22 mm


Cas n°2

Muralières LVL Kerto "S" section 51 x 225 ou selon le cas 51 x 260

2a) Solives portée 4700 - Entraxes 417 - Section 75 x 225 - Pour OSB 3 en 2500 x 675 x 22 mm

2b) Solives portée 4700 - Entraxes 500 - Section 75 x 250 - Pour OSB 3 en 2500 x 675 x 22 mm

Publié par abarcelo il y a 6 mois

Bonjour,

Super merci beaucoup

Qu'est ce que la bande de chargement 2600 svp ?

Et de combien doit être la profondeur de l'appui des poutres.


Merci

Boisphile

Publié par Boisphile il y a 6 mois

1) C'est la surface sur laquelle s'appliquent les charges, dans votre cas (5000 + 200)/2 = 2600

2) L'appui doit être au minimum de 1/2 de la largeur de la solive avec un minimum de 50 mm. Bien sur il faut vérifier en fonction de la réaction de l appui soit dans votre cas 1710 kg et donc il faudra un appui de 110 x 75 mm.

Publié par abarcelo il y a 6 mois

Bonjour Boisphile,

Merci beaucoup pour toute ces infos.

Bonne journée

Publié par abarcelo il y a 3 mois

Bonjour Boisphile,


Excusez moi de vous redéranger mais où trouver les Muralières LVL Kerto "S" section 51 x 225?

Je ne peux pas utiliser autre chose?

Et quel type de corbeaux mettre et quel distance entre chaque?

J'ai trouvé cela :

https://www.aucomptoirdelaquincaillerie.fr/corbeau-a-sceller-a1287.html
Longueur 220 mm (1287BOU533) - Acier zingué - Fer plat de 40 x 6 mm

Est-ce bien?


Merci

Cordialement

Boisphile

Publié par Boisphile il y a 3 mois

Le LVL s'achète chez les marchands de bois.

Oui vous pouvez utiliser du bois en 50 x 225

Oui pour les corbeaux tous les 750 mm environ.
