Construction terrasse sur pilotis en L

Il s'agit d'une terrasse située à plus de 1 mètre du sol donc de type 2 selon le DTU 51-4 qui nécessite des calculs particuliers.

Faites un plan simple bien dimensionné, je pense que vos sections sont quelque peu optimistes.

Le problème sera de trouver les section en classe 4 autoclave, donc il serait bon de vous renseigner préalablement sur les sections disponibles.

Ce type de terrasse devra être protégée par un garde-corps pour lequel je rappelle qu'il y a un système réglementaire (et non pas normatif) avec loi et décret d'application OBLIGATOIRE.

Merci bien pour votre retour.

Oui pour le garde corps et l aspect législatif de la terasse  , j ai bien noté.

Les sections optimistes j en déduis donc : un peu sous dimensionné ? J ai utilisé les abaques des sections à utiliser en fonction des contraintes.

Pour les sections je me suis renseigné pour du Douglas j ai des sections de 80 230 , 63 180, 63 200.

Pour la simplicité, j ai tenté de faire un plan le plus complet possible, mais il est vrai qu il n est pas hyper claire.

Un simple plan, même un croquis manuel bien dimensionné sera plus clair.

Bonjour

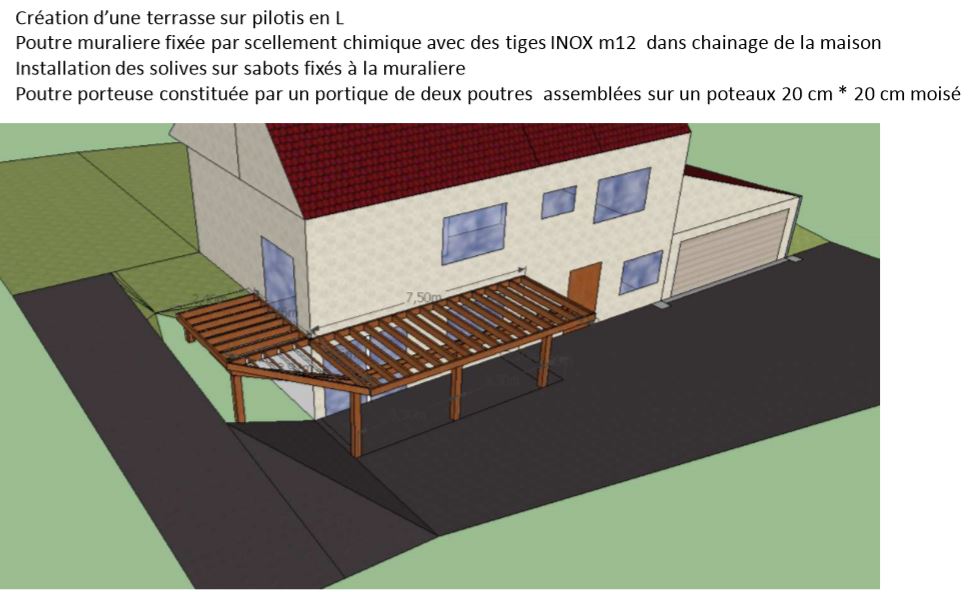

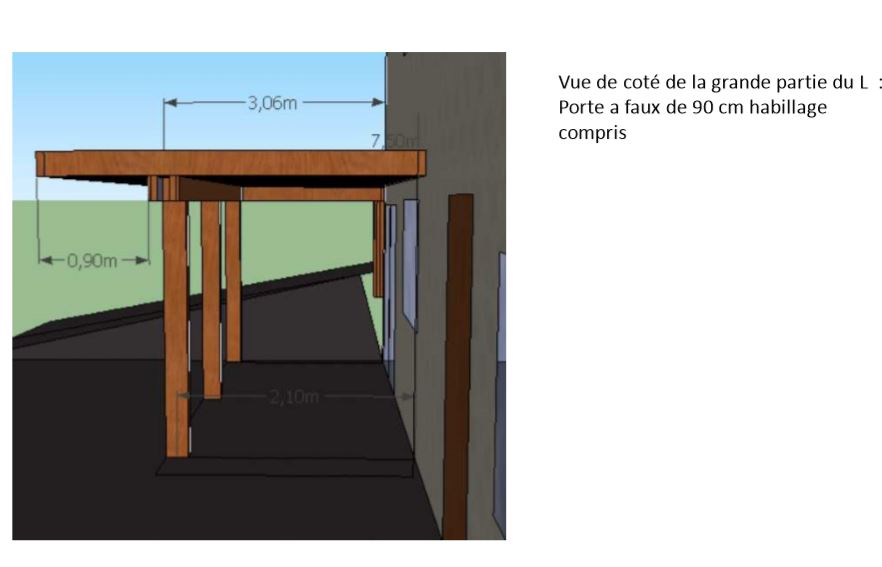

voici une schéma plus simple je l’espère

Section :

muraliere : 63 * 200

solive : 75 * 200 (ecartement 40 cm )

porteuse : double 75*225(poteaux moisés)

poteau : 200*200 et 225*225

Au

Au plaisir de vous lire

Extrait du DTU 51-4 - Platelages extérieurs bois.

Les platelages extérieurs en bois peuvent être adjacents à ou intégrés dans les ouvrages décrits ci-dessous qui ont été décomposés en deux types :

Type 1 : ⎯ habitations : parties privatives de hauteur inférieure à 1 mètre par rapport au sol fini

Type 2 : ⎯ habitations : parties privatives de hauteur supérieure ou égale à 1 mètre par rapport au sol fini ou parties communes d’habitations collectives

Au-delà d’une certaine hauteur, les chutes (et conséquences associées) constituent un risque majeur. C’est

pourquoi les platelages privatifs surélevés sont assimilés au type 2 (défini en 3.1), ce type faisant l’objet de règles de conception plus contraignantes que le type 1 (défini en 3.1). L’objectif recherché est de générer un ouvrage encore plus performant et pérenne là où la défaillance technique peut avoir des répercussions graves.

5.1.1.2 Ouvrages ou parties d’ouvrages affectables en classe d’emploi 3b (hors DOM)

En condition de pleine exposition, le platelage peut être affecté en classe d’emploi 3b, selon les modalités

décrites au 5.6.

5.1.1.3 Ouvrages ou parties d’ouvrages affectables en classe d’emploi 4

⎯ Toutes les lames de platelage différentes de celles entrant dans la composition des ouvrages mentionnés

en 5.1.1.1 et 5.1.1.2 et notamment les ouvrages situées dans les DOM.

⎯ Toutes les lambourdes entrant dans la composition d'un platelage exposé aux intempéries (notamment

dans les DOM) exceptées les lambourdes décrites en 5.5.

5.1.1.4 Risque termite et autres insectes xylophages

Ce risque est à prendre en compte en se référant à la législation en vigueur (décret N°2006-591 d’application

de la loi de 1999 – dite « termites »).

PLATELAGES DE TYPE 2

RAPPEL :

Calculs basés sur :

- catégorie C5 (selon Eurocode 1)

- charge répartie 5 kN/m2

- charge localisée 4,5 Kn

- sur 3 appuis

- 3 mm de flèche

Pour plus de facilité, j'ai uniformisé la section des solives de portée 3000 ou 2400.

L'appui décalé permet de réduire la section des solives qui peut être en 63 x 200 avec des entraxes de 400 mm. (Mais évidemment la charge sur les poutres est beaucoup plus importante – Réaction appui sur sabot 170 kg et sur poutre 500 kg soit 1250 kg/ml, ce qui ne permettra pas de passer avec deux poutres moisées en 75x225)

Il faut donc accepter de réduire le débord de telle sorte que l'axe d'appui des poutres moisées se situe à 2700 au lieu de 2100, ce qui ramène les réactions à 280 kg coté sabot et 390 coté poutre soit 975 kg/ml, plus raisonnable, mais pour autant encore trop élevé ce qui vous obligera à passer avec une section plus importante.

Fixation sur la muralière pas sabots INOX à ailes intérieures référence SAIX 340-64-1.5 avec 18 pointes INOX PCRIX 4 x 50

Fixation sur les poutres avec vis acier zingué jaune ESCRC 8 x 240.

Remarque personnelle concernant le passage de l'angle : Il serait plus judicieux de poser un morceau de solive à 45° entre les deux solives de rives des deux éléments de terrasse et de poser des solives en éventail de telle sorte que les lames soient en continuité d'une terrasse à l'autre, offrant un meilleur aspect.

Dans ce cas il faudra 2 sabots à 45° - S45D et S45G 320-64-2 (ils ne seront pas en Inox)

Poutres principales moisées :

Pour passer en section de 75 x 225 il faut se baser sur une portée de 2700 sur la petite terrasse ce qui décale de 100 mm le poteau.

En revanche il faudra accepter de prévoir un poteau supplémentaire soit 4 au lieu de 3 sous la grande terrasse pour passer à des entraxes de 2350 x 3 plus un PAF de 350.

Peut-être gênant pour la porte-fenêtre, mais il n'y a guère de solution avec vos contraintes.

Autres possibilités :

1) Poutres en 7400 sur les trois appuis comme sur votre plan en mais le poteau gauche à 0, le suivant à 3200 et le dernier à 6600, en respectant scrupuleusement ces entraxes, sachant qu'en les respectant le taux de flexion est quand même à 119% et de cisaillement à 90% ce qui est très juste.

Les risques, c'est que ce ne soit pas possible de passer deux poutres de 7m50 en autoclave juste pour vous et d'obtenir à la sortie des "hélices d'avion.

2) C'est de revenir à du classique, c'est-à-dire de poser les poutres en extrémités de terrasse, ce qui ramène la portée des solives les plus longues à 2720 et on conserve donc la section de 63 x 200 avec entraxes de 400 avec des réactions aux appuis de 290 et 320 kg (coté garde-corps)

3) La réaction d'appui à 320 kg/ml est difficilement acceptable avec des flèches de L/195 alors qu'il faudrait L/400 et des déformations après fluage de l'ordre de 17 mm à terme.

4) Il faudrait passer en section 2 x 100 x 250 pour obtenir des flèches de L/310 pour une déformation après fluage de l'ordre de 10 mm à terme.

5) Il faut également penser que de poser la poutre en extrémité permet de mieux fixer les garde-corps.

(Pour votre information, cette étude m'a pris 4h30 et vous comprendrez que le bénévolat a ses limites et que je ne peux pas faire des extrapolations à l'infini.)
