Aménagement intérieur

Entre axe steico joist 5,5 m de portée ?

Publié par Brice il y a 1 mois

Bonjour,



Je suis nouveau sur ce forum et je recherche des conseils pour un projet d’aménagement que je souhaiterai réaliser prochainement.



Ma question principal a trait au calcul de l’entre axe des poutres à mettre en œuvre pour réaliser mon projet..



J’ai au départ parcouru de nombreux sujets et également le blog de Biosphile.

J’y ai trouvé beaucoup de réponses à mes questions initiales concernant le solivage et les reprise de charge mais d’autres questions sont apparues au fil des lectures.



Voici ci-dessous un descriptif de mon projet.

je l’espère le plus précis et complet possible afin que vous puissiez me donner vos conseils et me dire si je suis sur la bonne voie.



Merci d’avance pour votre aide.



Projet :



Construction d’un plancher en vue d’aménager deux chambres située au-dessus d’un garage 2 voitures.

Construction d’un plancher + accès avec escalier escamotable en vue d’aménager un petit grenier de rangement situé au-dessus des deux futures chambres.



Contraintes :

  1. Hauteur maximum du solivage + OSB = 260 mm (afin d’être au niveau avec l’étage existant et de passer au-dessus des rails de la porte de garage)
  2. Fixation d’une muraillère par scellement chimique dans des blocs creux en argex ( ceinture béton non continue dans le pignon de façade)



Difficulté rencontrée / questionnement :



  1. Dimensionnement et entre axe des steico ?
  2. Fixation de chimique dans les bloc argex seront ‘ils suffisamment résistant ?
  3. Fixation des étriers : vis ou clou sur la muraillère?
  4. j’ai 35 m² , dois-je diviser la surface OSB en deux zone avec espace de dilatation au centre ou l’espace de dilatation périphérique est suffisant?,





Composition de la construction existante :



Bloc argex 19 x 19 cm

Ceinture béton de 20 cm de hauteur à 260 cm sur le premier pignon et ceinture béton sur 1 mètre aux extrémités et bloc argex pour le reste pour le deuxième pignon.



Composition du futur plancher des chambres, cloisons et parois :



Plancher chambre :

Parquet semi massif 15 mm

Sous-couche phonique

OSB 22 mm

Steico Joist 240/60

Isolant laine de roche 200 mm entre les poutres

OSB 12 mm fixé directement sur les steico

+ charge de cloison



Cloison entre les chambres et le couloir :

BA13

OSB 15mm

Métal stud 75mm

Laine de roche 70 mm

OSB3 15mm

BA13



Paroi fixée au mur et reposant sur le plancher :

BA13

OSB3 15mm

Métal stud 50mm

PIR 80 mm panneaux powerwall Recticel



Planche grenier :



OSB 18 mm

Steico Joist 240/60

Isolant laine de roche 200 mm entre les poutres

Faux plafond bois ou métal stud + BA13





Pour la mise en œuvre ,j’ai pensé aux matériaux suivant :



Étage chambre :

Muraillère Steico LVL R FSC 45x240mm

Tige filetée classe 5/8 12mm/190mm scellement chimique entre axe 555 mm

Solive Steico Joist 240/60 entre axe 277 mm (portée libre 5410 mm) avec doublement de la solive au centre pour reprendre une partie de la charge de la cloison centrale.

Etrier Iuse Simpson

OSB3 22mm 2500 x 67,5mm

OSB 12 mm (support de l’isolant posé sur la membrure basse ou fixé en bas des Steico) 2500 x 67,5mm

Isolant laine de roche Rockroof Flexi Plus 200 mm

Parquet semi massif chêne 15 mm + sous couche phonique

Cloison bois ou métal stud OSB 15mm et BA13 + isolant laine de roche pour la cloison centrale et panneaux PIR pour la périphérique.





Grenier :

OSB3 18mm

Isolant laine de roche Rockroof Flexi Plus 180 mm

Escalier escamotable isolé FARKO LTK Energy 700/1400 mm

Muraillère Steico LVL R FSC 45x240mm

Tige filetée classe 5/8 12mm/190mm scellement chimique entre axe 400 mm

Solive Steico Joist 240/60 entre axe 416 mm (portée libre 5410 mm) Etrier Iuse Simpson

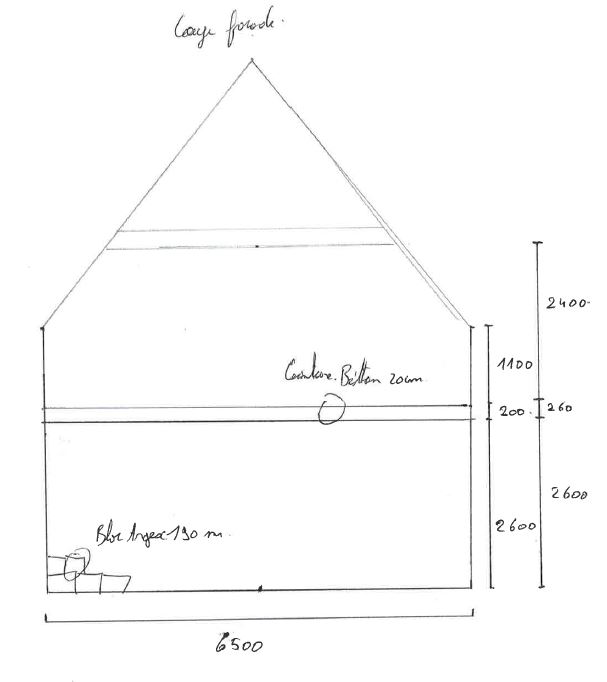

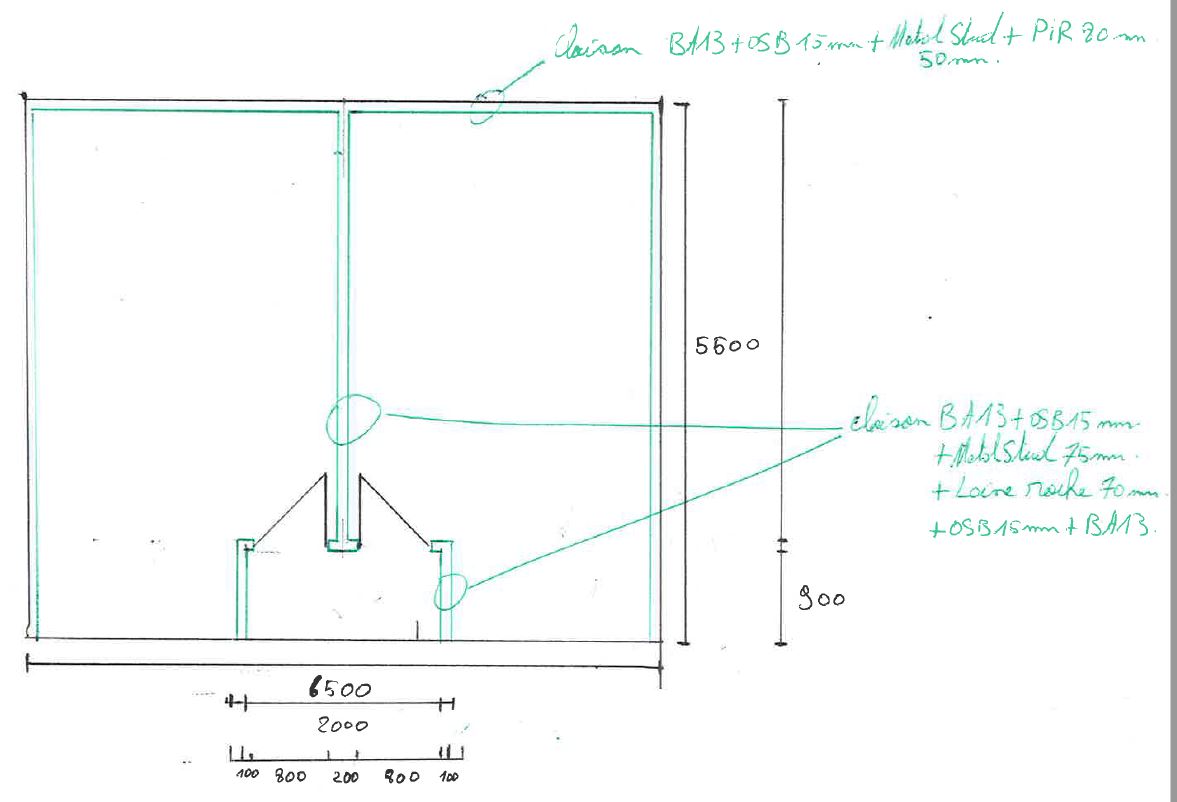

Plan ci-desous


Un grand merci d’avance pour vos conseils.

Boisphile

Publié par Boisphile il y a 1 mois

1) Soyez plus concis SVP

2) Je pense qu'il serait plus rapide de voir cela avec le BE de Steico.
