Charpente

Section de panne

Publié par Yorick il y a 29 jours

Bonjour,


Je souhaite vérifier mon calcul de charge et trouver le bon dimensionnement de mes pannes pour mon agrandissement en 2 pans sans fermes intermédiaire.

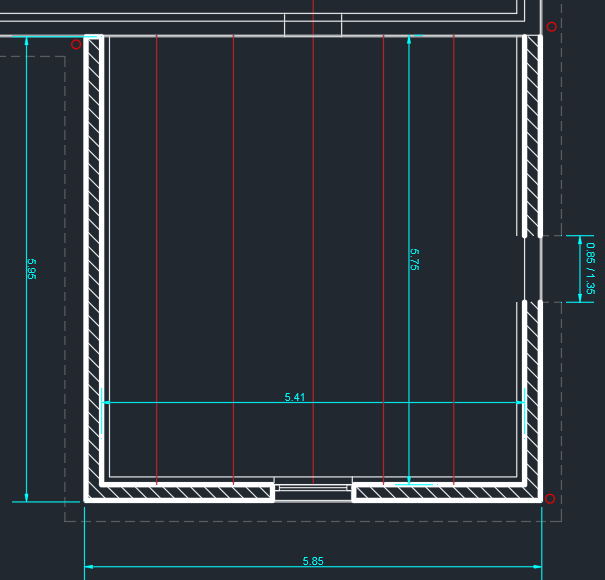

Longueur entre mur  5.75m

Pente 42°

Situation géographique 1A 90m d'altitude (35daN/m2)


Tuile plate 62 unités/m2, 1,1kG/pièce soit 62x1,1= 68,2kg/m2

Chevrons 60x80 entre axe 0.5m soit (0,06x0,05x540)/0,5 = 5,18kg/m2

liteaux 27x40 pureau 9,5cm soit (0,027x0,04x540)/0,095 = 6,14kg/m2

Isolation en laine de verre ep 200mm = 10kg/m2

Placoplatre 13mm entre panne 9,3kg/m2


J'arrive donc à un total de charge rampante de 98,82kg/m2

soit (98,82/cos42) 132,98kg/m2 en projection parallèle + 35daN/m2 de charge climatique = 167,98kg/m2

si je restitue en charge perpendiculaire j'arrive à 124,83kg/m2


En considérant la panne la plus chargée:

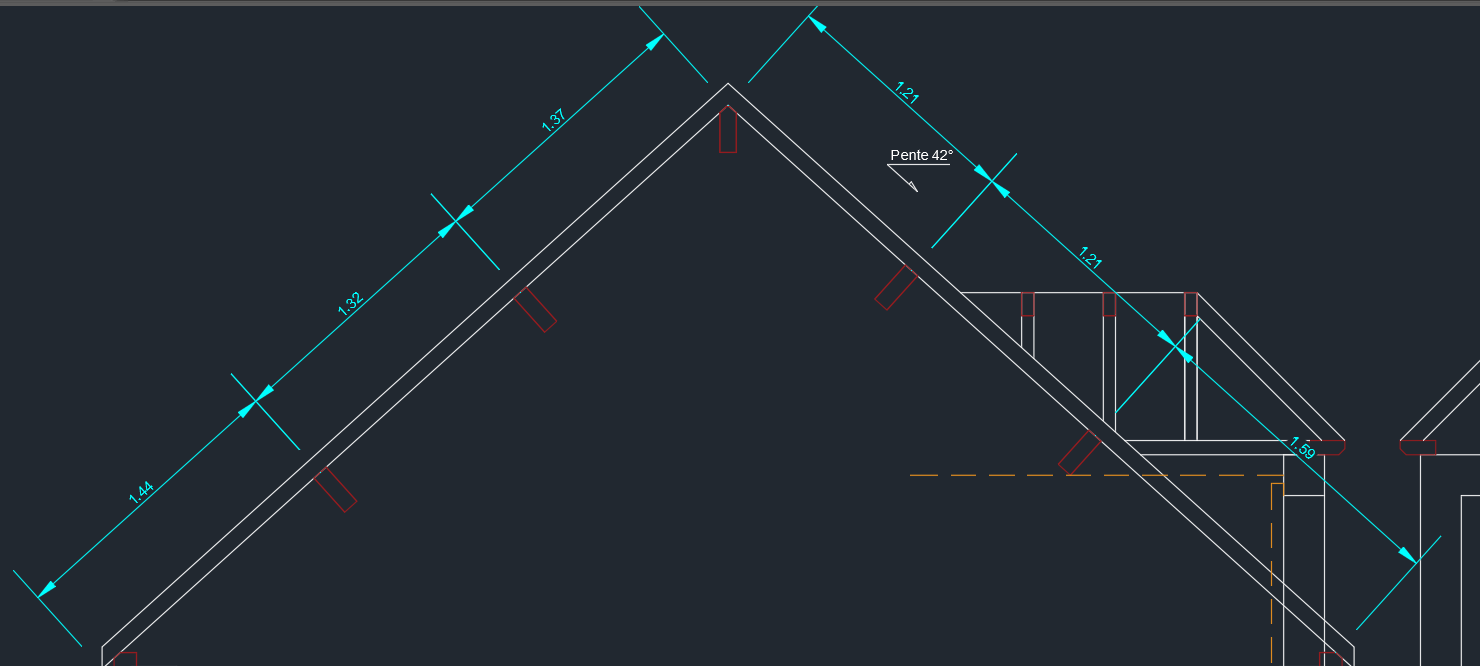

Largeur de chargement (1,21+1,59)/2=1,40

longueur = 5,75

Surface de chargement = 5,75x1,40 = 8,05 m2

Charge total = 8,05x124,83 = 1004,9kg


En suivant la portée et la charge la plus proche par excès je trouve une section en lamellé collé de 18x40 ce qui me parait imposant.


Qu'en pensez vous?


merci d'avance pour vos retours.





Boisphile

Publié par Boisphile il y a 29 jours

Hypothèse portée 5750 - Entraxes 1400 - Pente 90% - Pose déversée - Deux possibilités :

Bois massif C18 - H maxi 18% - section 100 x 300

Lamellé-collé de fabrication française GL24 section 87 x 315

Réactions aux appuis 420 kg - Composante parallèle au rampant 740 kg - f = L/310

Publié par Yorick il y a 28 jours

Merci Boisphile pour votre retour.


La section serait elle la même pour une poutre en épicéa ou en douglas?

Boisphile

Publié par Boisphile il y a 28 jours

Lisez bien ma réponse précédente.

Publié par Yorick il y a 28 jours

Entendu, merci encore.
