Demande faisabilité mezzanine sur poteau

Précisez la composition du plancher/plafond ? Cloisons ? Revêtement de sol ?

Précisez les emplacements de garde-corps ou cloison pour fermeture de la surface ?

Solives courantes  - Portée 5450 - Entraxes 500 - BMA 100 x 240 - Réactions aux appuis 300 kg - Flèche à terme après fluage L/365 - Déformation attendue de l'ordre de 15mm.

Solives courantes  - Portée 4200 - Entraxes 500 - BMA 80 x 200 - Réactions aux appuis 230 kg - Flèche à terme après fluage L/400 - Déformation attendue de l'ordre de 10mm.

Solive de façade + Garde-corps- Portée 4080 - Entraxes 250 - BMA 80 x 200 - Réactions aux appuis 250 kg - Flèche à terme après fluage L/360 - Déformation attendue de l'ordre de 11mm.

Chevêtre + Garde-corps- Portée 1680 - Bande de chargement 2140 - BMA 80 x 200 - Réactions aux appuis 385 kg - Flèche et déformation non significative.

Solive d'enchevêtrure + Garde-corps sur 1200 - Portée 5450 - Entraxes 500 - BLC (Bois Lamellé-Collé) GL24 120 x 280 - Réactions aux appuis 690 kg côté chevêtre et 425 kg côté opposé - Flèche à terme après fluage L/400 - Déformation attendue de l'ordre de 13mm.

Cela évite le poteau compliqué à la jonction du chevêtre.

La descente de charge du poteau d'angle en façade sera de l'ordre de 710 kg.

(Pour information cette réponse à nécessite 1 h)

Bonjour et un grand merci pour vos calculs !

Comme je n'ai vraiment pas envie de faire d'erreur, je remets mon schéma avec votre solution ci-dessous.

La jonction entre les solives et le poteau d'angle sera visible en finalité et j'aurais aimé ne pas mettre de sabot métallique.

Ce montage vous paraît il suffisant avec serrage par vis et/ou boulon ?

Pour la partie du bas, le poteau sera vissé à la poutre du dessous avec un pied de poteau réglable Simpson.

Très bonne journée.

OK , Confirmation, c'est correct.

Toutefois, j'attire votre attention sur le garde-corps et sa fixation. Les garde-corps sont des dispositifs de sécurité, il ne dépendent pas d'une norme mais d'une réglementation, donc de la loi et donc d'application obligatoire. Je vous conseille donc vivement de bien respecter les directives, hauteur, espacement des barreaux (horizontaux et verticaux) ainsi que les fixations et une fois installés de les faire approuver par votre assureur en responsabilité civile.

Merci pour la validation et le rappel sur la réglementation, nous ne sommes pas dans l'urgence et feront les choses comme il se doit.

Bonne soirée.

Bonjour,

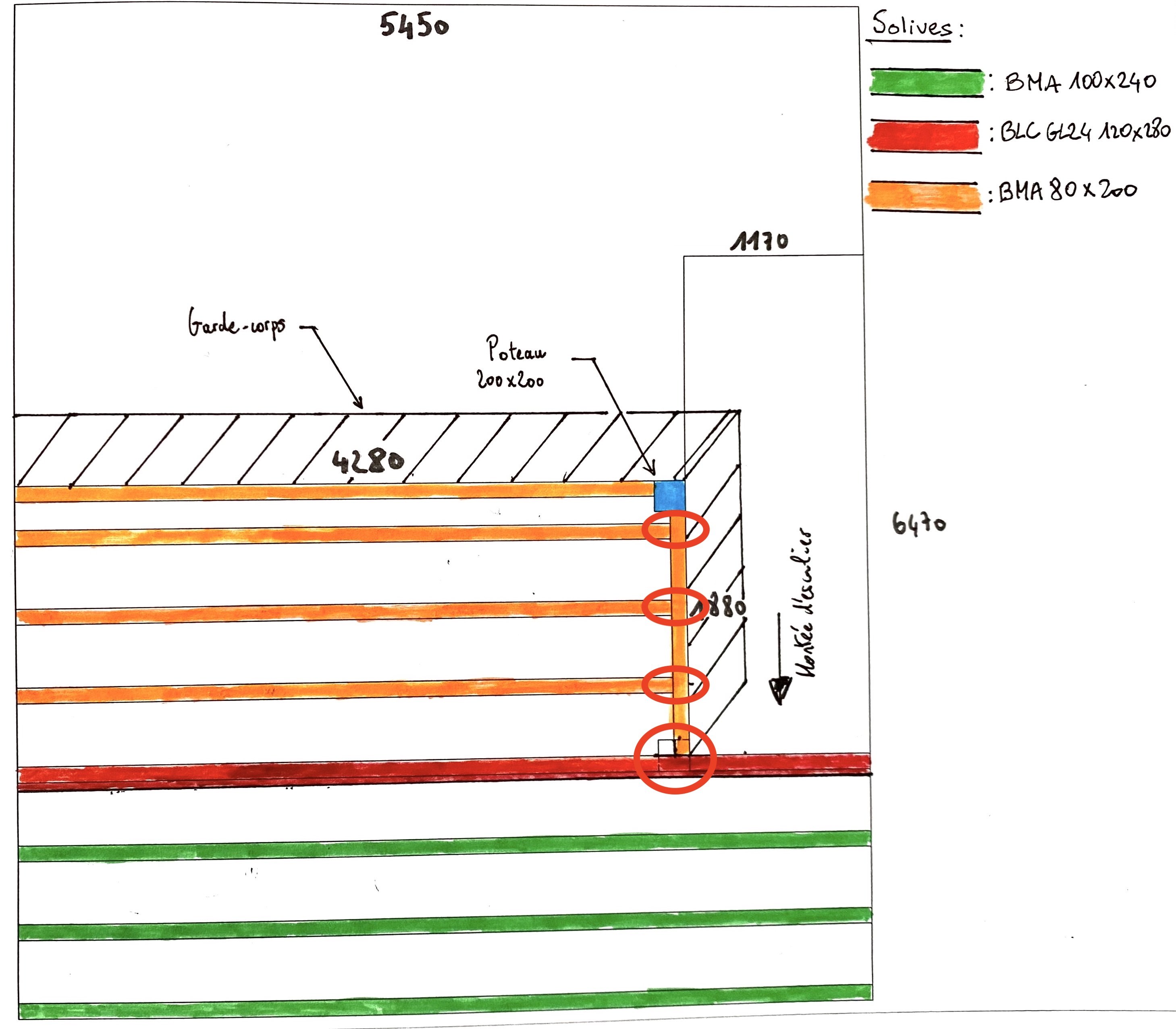

Je me permets de revenir sur ce fil car je suis actuellement en train de poser les solives et j'ai une interrogation concernant l'assemblage de certaines parties que nous aimerions garder apparentes (cercle en rouge dans l'image ci-dessous) :

Il était prévu initialement l'utilisation de sabots métallique.

Cependant, est-il envisageable d'opter pour l'un des assemblages ci-dessous ?

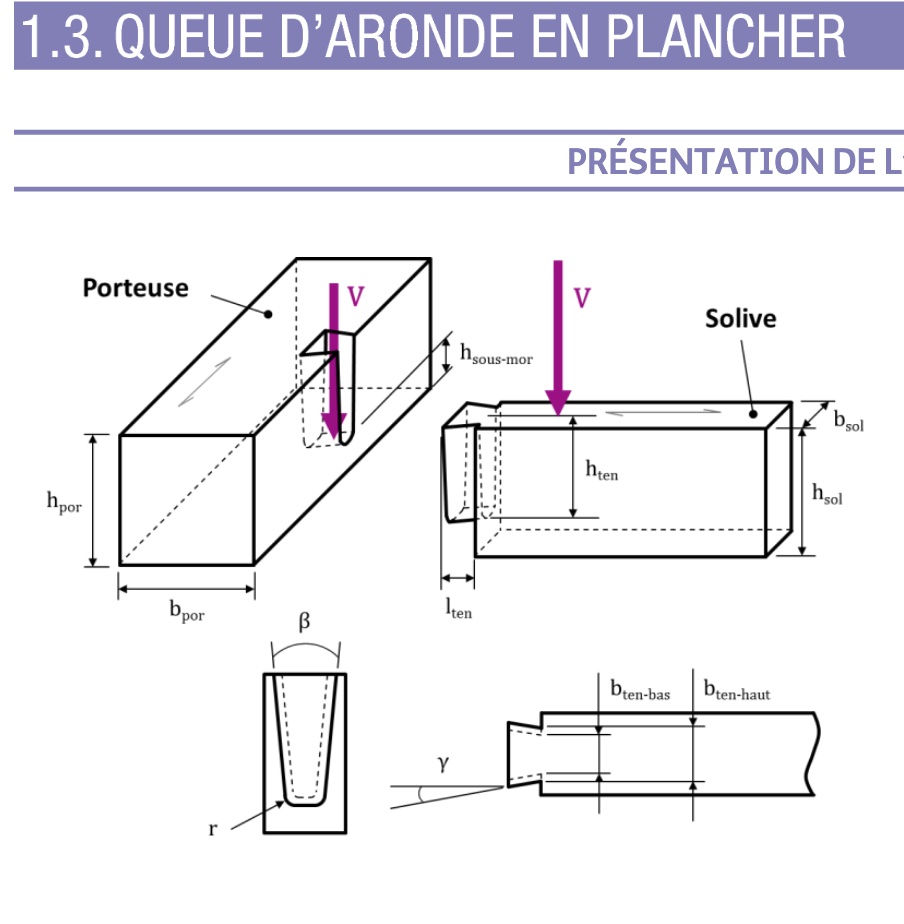

- Queue d'aronde (https://www.codifab.fr/uploads/media/61702ec4db261/guide-pratique-dimensionnement-a-froid-des-assemblages-traditionnels-dec-2015.pdf)

- Paume grasse avec repos : je n'ai pas trouvé de données récentes sur le calcul des dimensions de cette assemblage.

Merci par avance pour votre aide.

Si le bois est parfaitement sec (14%) et si vous disposez d'un outillage spécialisé, oui, mais si vous pensez faire cet assemblage à la main, vous pouvez oublier, même si vous êtes un ''artiste''.

Bonjour,

Le bois est sec et je dispose du matériel nécessaire pour faire les gabarits et les défonces.

Mon choix se porterait vers l’assemblage à paume grasse avec repos.

Cependant, je n’ai pas trouvé d’informations précises sur le dimensionnement.

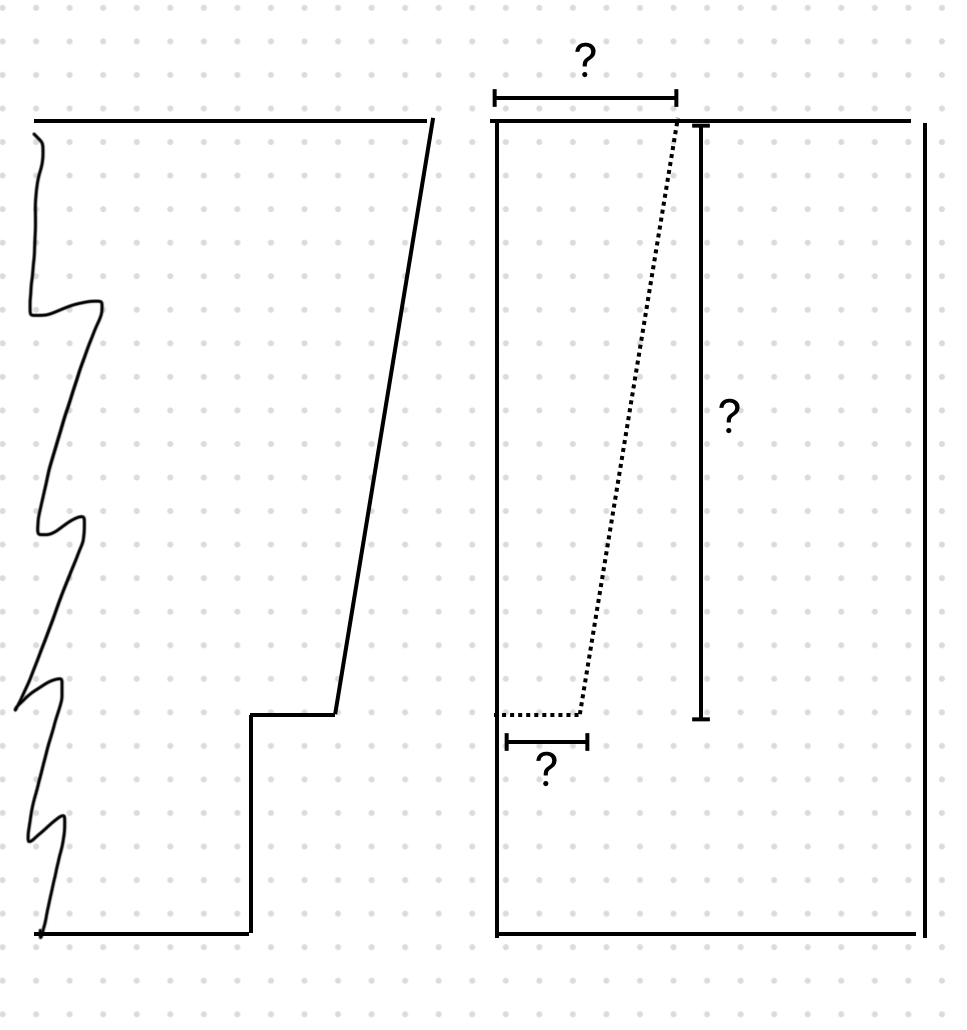

Quelles règles devons nous respecter pour calculer les cotes de la paume et du repos ?

Doit il avoir un décalage positif ou négatif entre le tenon et la mortaise où doit on chercher un ajustement parfait ?

Très bonne journée.

J'ai poursuivi mes recherches et premièrement je suis tombé sur une discussion où vous déconseillez l'assemblage en paume grasse sur du résineux (ce qui est mon cas).

J'ai donc recherché plus d'infos sur l'assemblage en queue d'aronde et j'ai appris que S. fait des connecteurs "cachés" avec notamment la gamme ETB

Ces connecteurs vont grandement me simplifier la vie !

Petit inconvénient tout de même, c'est le prix...
