Mezzanine chambre, calcul sections et entraxe poteaux et poutres ?

Publié par Manuel il y a 4 mois

Bonjour,


Cela fait quelques temps que je ne suis pas venu sur ce forum mais là, j'ai besoin d'un coup de main pour du calcul ;)


Je vais faire une mezzanine dans une chambre... mais mes compétences en sections de poteaux, et entraxe et sections poutres sont très limitées

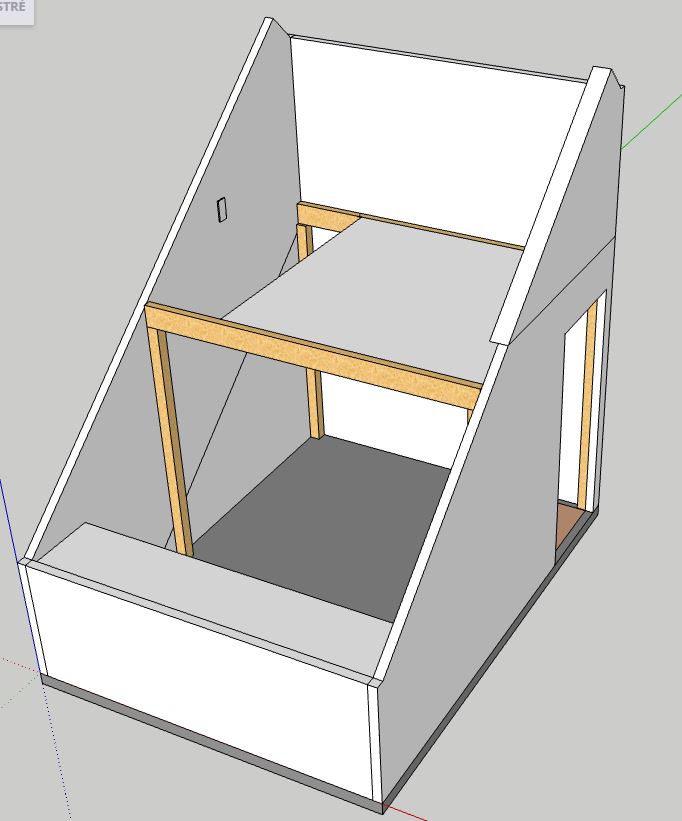

Je vous met des copies d'écran des plan sketchup, et vous pose mes questions:
- Quelle section pour les poteaux ? Attention, il y a un piège, pour le poteau près de la porte, il ne peut faire que 7.5cm max sinon la porte ne s'ouvre plus (le poteau sera au niveau des charnières)
- Quelle section pour les 2 poutres ? (L=269 cm)
- Quelle section pour les lambourdes ? (pas représentées sur le plan, elles seront au niveau de la 'dalle' blanche) Et entraxe ? Sachant que la 'dalle' fait 200.3 cm x 209 cm (269 cm - 60cm échelle de meunier).

Le trait oblique à gauche de la première photo est la pente de l'escalier.

Le sol sera du parquet massif.

Et pour finir, cette mezzanine aura une faible hauteur et ne servira qu'à mettre un matelas pour dormir plus quelques petits rangements (livres, ...).

Si vous avez des questions, n'hésitez pas !

Merci d'avance !

Manuel







Boisphile

Publié par Boisphile il y a 4 mois

C'est quoi cette mezzanine ?

Pas de palier en haut de l'échelle de meunier ?

Le poteau gauche va gêner le pied de l'échelle de meunier ?

Pas de garde-corps en bordure de mezzanine et d'escalier ?

Publié par Manuel il y a 4 mois

Pour répondre dans l'ordre:

- la mezzanine sera utilisée uniquement pour dormir, donc un matelas au sol et c'est tout.

- non, pas de palier en haut, sauf si vous me dites qu'il y a un intérêt particulier ?

- pour le poteau gauche, soit l'échelle de meunier sera contre celui ci, et il faudra faire une baguette en bois pour cacher le vide entre le mur et l'échelle, soit, mais je viens juste d'y penser suite à votre remarque, je décale ce poteau de l'autre coté de l'échelle pour que l'échelle soit collée au mur. Celle 2ième solution est peut être meilleure, non ?

- Si, il y aura un garde corps entre la bordure de mezzanine et l'escalier. Non représenté pour l'instant, j'attends d'avoir les bonnes sections de bois, entraxe, etc, pour le représenter.


Boisphile

Publié par Boisphile il y a 4 mois

Le palier est une sécurité pour monter mais encore plus pour descendre, la dernière marche ne peut pas arriver au pied d'un mur !!!

Solives 45 x 145 entraxes 500 - OSB 2500 x 675 x 18 mm

Poutres 63 x 175

Poteaux 63 x 75

Oui, le poteau gauche peut être décalé

Les pieds et têtes de poteaux doivent être fixés au sol et mur avec une équerre

Publié par Manuel il y a 4 mois

Merci pour cette réponse précise !

Pour les poteaux je pensais partir sur quelque chose de plus important, merci pour cette précision.

Pour le sol de la mezzanine, ca sera du plancher en 18 ou 20 mm et pas de l'OSB, pour le rendu vu du dessous.


Je finalise mes plans avec ces sections.


Merci encore et bonne soirée.

Boisphile

Publié par Boisphile il y a 4 mois

Si non pas plancher mais parquet,il faut réduire les entraxes à 400 mm.

Publié par Manuel il y a 4 mois

Je ne suis pas sur de saisir le dernier commentaire ? Qu'appelez-vous plancher et parquet ? Pour moi le plancher ce sont des lames de bois que l'on emboite, et le parquet c'est plutot une finition qui est posée sur une dalle existante. Je me trompe ? Car je ne vois pas comment on pourrait mettre directement du parquet sur les solives ?

Et question subsidiaire: y a t'il un intéret à visser les poteaux et poutres dans les rails du placo pour solidifier le tout ?

Merci !

Boisphile

Publié par Boisphile il y a 4 mois

Non, les lames de bois sont un parquet qui une fois posées forment un plancher.

Si vous posez des dalles OSB par exemple,les entraxes de solives peuvent être de 500 mm, mais  si ce sont des lames à parquet, les entraxes maxi sont de 450 mm pour une épaisseur de 23mm, donc raisonnablement 400 pour 18 ou 20mm.

Publié par Manuel il y a 4 mois

Ok, merci beaucoup :)

Publié par Manuel il y a 3 mois

J'ai mis mes plans à jour avec les dimensions et conseils de Boisphile, les voici ci dessous.


Il y a un poteau de chaque côté de l'escalier, à terme il n'y en aura qu'un, je ne sais pas encore lequel garder...

Pour l'instant je pense garder celui contre le mur car l'autre se trouve dans l'angle de l'escalier et ne sera sans doute pas très pratique.


J'ai une question pour les sabots pour fixer les solives, je pensais mettre des sabots à ailes intérieures car ils sont plus discrets, mais j'ai l'impression que ca n'existe pas en largeur 45 avec une hauteur inférieure à 145 ?

Est-ce possible de se passer de sabots et de visser les solives sur les poutres d'une façon ou d'une autre ?



Boisphile

Publié par Boisphile il y a 3 mois

Impossible d'avoir des ailes intérieure avec seulement 45 mm d'ouverture,mais vous avez des SBE 45 - 108 qui ne sont pas très gros, il suffit de les peindre d'une couleur vive, rouge ou vert et cela fait déco.

Publié par Manuel il y a 3 mois

Ok, je vais réfléchir à cela !


Pensez vous qu'il un intéret à visser les poteaux et poutres dans les rails du placo pour solidifier le tout ?


Publié par Manuel il y a 3 mois

Les plans sont finalisés, la liste des matériaux presque, je réfléchis aux derniers points.

Par exemple comment fixer les solives des bouts sur les poutres ? Car pour la largeur 45, les sabots existent uniquement en ailes extérieures (pas intérieures) ?

Voir le plan ci dessous, c'est ok pour la solive à droite (sabot à aile extérieure), mais comment faire pour la solive à gauche ?
