Modification charpente

Modification charpente

il y a 2 mois

Bonjour, Je suis en train d'aménager l'étage de ma maison des années 70 qui servait de stockage à l'origine. Je suis les recommandations du blog "bois sans modération" pour le remplacement du plancher, je pense que pour le moment je suis dans les clous par rapport au récapitulatif des normes qui y est synthétisé. Par contre je voudrais mandater mon charpentier pour faire déplacer en hauteur les "faux entraits" qui sont à 1m70 de haut et qui sont donc dans le chemin. J'imagine qu'il y a des règles pour y toucher et qu'elle ne sont pas à ces endroits par hasard mais je ne trouve pas d'infos dessus. Je n'ai pas l'impression que je puisse mettre une photo sur ce forum pour illustrer mon propos alors je met un lien vers un site externe où je l'ai mise : https://ibb.co/Qp1c4wW Merci d'avance.

12 réponses

1-10 sur 12 réponses
1/2
1. Modification charpente il y a 2 mois

Désolé, la mise en forme du texte a sauté et je n'arrive pas à la modifier, ça fait un peu pavé.

2. Modification charpente il y a 2 mois

1) Ne sachant pas si ces combles sont une surface HABITABLE et non simplement aménageable, je ne commenterai que l'entrait retroussé qui ne servira plus à grand chose si vous le remontez de 25 ou 30 cm. Cela étant, que le charpentier prenne ses responsabilités, mais en ce qui me concerne c'est une bêtise.

3. Modification charpente il y a 2 mois

Merci pour votre réponse.


Je pense aussi que c'est une bêtise, il m'a dit que remonter de 30cm ne changeait rien mais j'ai du mal à y croire. Je n'ai pas envie que mes poutres plient ou cassent pour lui laisser le bénéfice du doute. Remonter les deux poutres des chiens assis je l'entend, mais les entraits ca m'a l'air délicat.


Au final, j'ai simplement besoin d'un passage de porte sous chaque entrait étant donné que je dimensionne mes pièces par rapport à eux, ils seront donc dans les cloisons. Personnellement j'imaginais plus une structure autour des passages que remonter l'ensemble mais je ne suis pas charpentier. Si vous connaissez une solution je suis preneur.


Je pense que c'est considéré habitable, il y aura des chambres et une salle de douche, j'ai abandonné l'idée de la baignoire car le poids me fait peur.

Les lambourdes font 90x200 avec un entraxe à 500 et une portée de 3400, d'après le tableau d'abaque je suis bon pour le plancher courant. Au centre je suis à 3800 de portée donc c'est un peu juste par rapport au tableau d'abaque. Les solives sont fixées par des corbeaux et les lambourdes sont posées sur des espèces de tasseaux cloués aux solives, j'y ai ajouté des vis au cas où.



4. Modification charpente il y a 2 mois

Section 90 x 2300 = Solives

A 3800 c'est correct en résistance avec un taux de flexion de 56%, mais un peu juste en déformation avec une flèche de L/265. Cela étant je pense que vous mélangez un peu tous les termes  et du coup on ne comprends pas le montage, sauf la pose de peut-être solives sur carrelet lui-même fixée sur quoi ? De quelle section et avec quoi ?

Bref la résistance de la meilleures chaîne est tributaire de son maillon faible, si les solives sont correcte mais que leurs fixations ne le sont pas, le plancher ne le sera pas non plus.

Un plan dimensionné serait plus approprié pour juger. Par exemple, si les solives sont posées sur les entraits de fermes, il y aura de fortes chances pour que les combles ne soient qu'aménageables et non habitables.

5. Modification charpente il y a 2 mois

Bonjour,

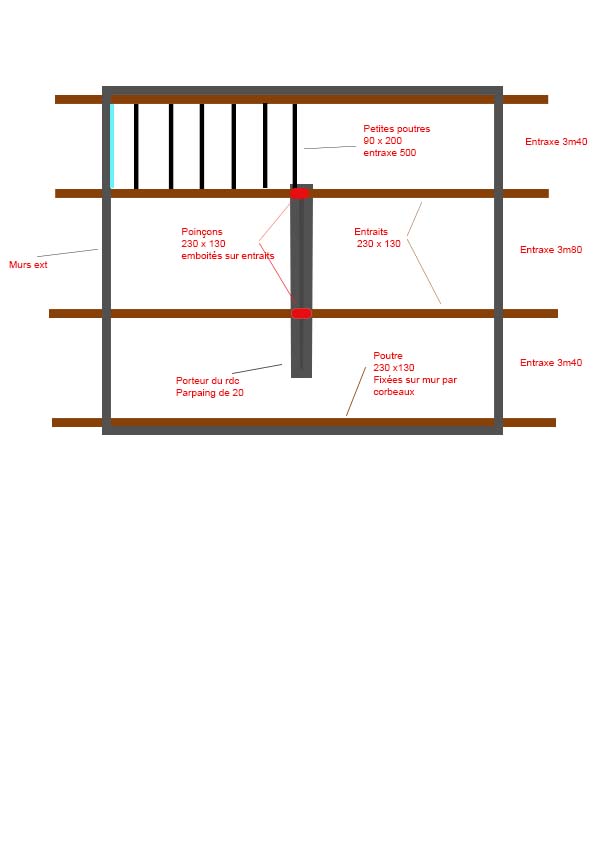

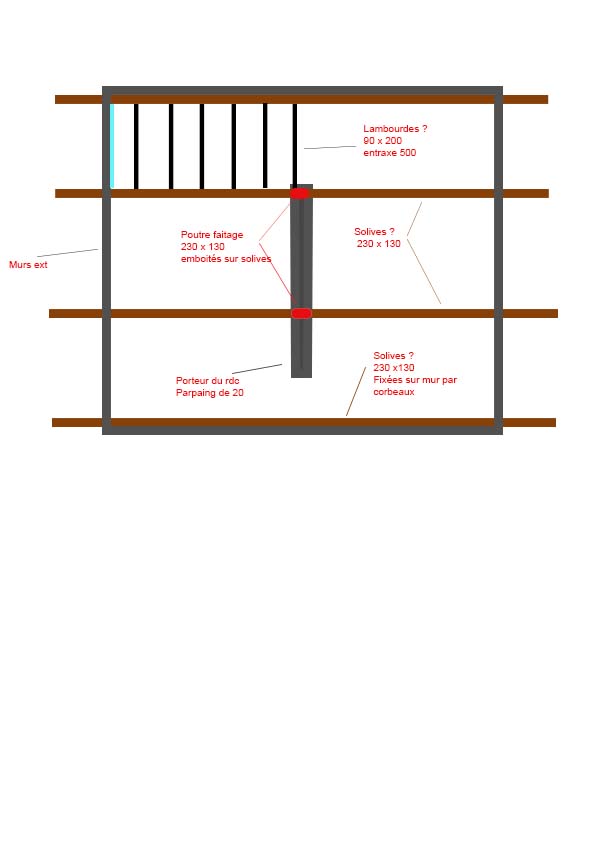

Je viens de faire un plan, désolé pour les mauvais termes. Est-ce suffisant pour comprendre ?

En plus du plan, ce que je pensais être les lambourdes sont posées/clouées sur des carrelets de 60x45 qui sont cloués sur ce que je pensais être des solives.


6. Modification charpente il y a 2 mois

Quels sont les ENTRAXES des  <<solives ?>> de 90 x 230 et que sont elles précisément, juste des poutres ou les entraits de fermes ?

7. Modification charpente il y a 2 mois

L'entraxe de ces poutres est de 3m80 au centre et 3m40 pour les 2 autres zones.

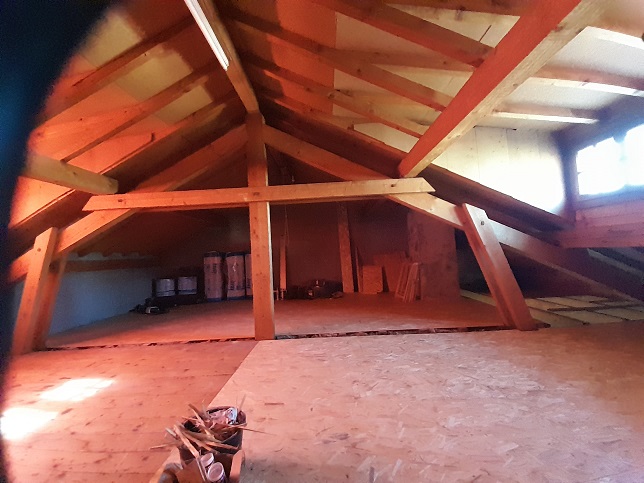

Mince, sur la photo d'hier les "jambes de force" sont cachées par les morceaux du vieux plancher, je viens d'en reprendre une. Les deux poutres centrales servent d'entrait, les "jambes de force" qu'on voit sur la photo sont prises dessus.






8. Modification charpente il y a 2 mois

Quelle est la portée intérieure de mur à mur des entraits ?

9. Modification charpente il y a 2 mois

Si le mur porteur du centre compte comme appui, c'est 5m70 de portée max.

Si c'est de mur extérieur à mur extérieur c'est 10m70 de portée max.

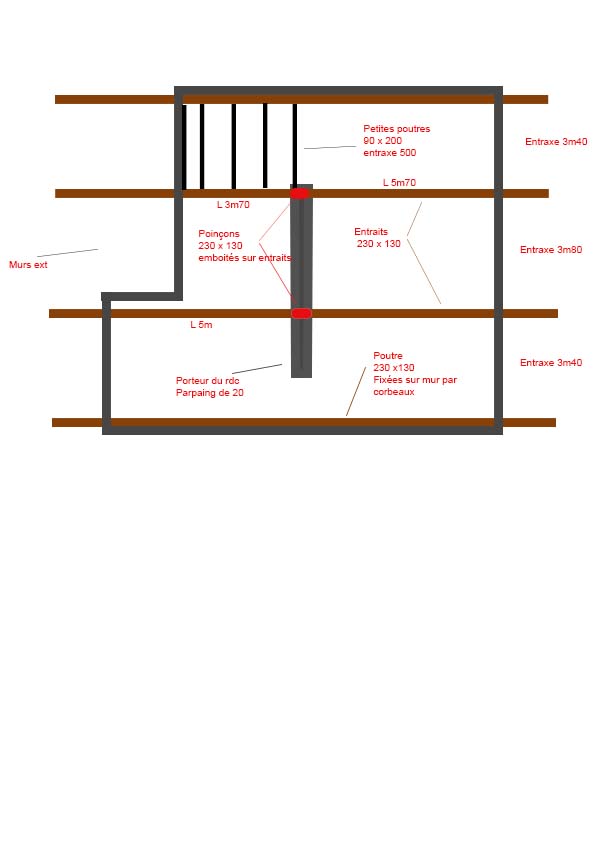

J'ai mis à jour mon plan avec ces nouvelles mesures.


10. Modification charpente il y a 2 mois

Première poutre en partant du haut du croquis – Charges permanentes 110 kg/m² - Charges d’exploitation 150 kg/m² - Portée 9400 sur trois appuis – 037009400 – Bande de chargement 3600 – Section 130 x 230 – Taux de flexion 250% - Taux de cisaillement à l’appui intermédiaire 130 % - Flèche à terme après fluage L/80 (au lieu de 400) Réactions aux appuis : 0 = 1040 – 3700 = 5860 – 9400 = 2210 kg.

Seconde poutre en partant du haut du croquis – Charges permanentes 110 kg/m² - Charges d’exploitation 150 kg/m² - Portée 10700 sur trois appuis – 0500010700 – Bande de chargement 3600 – Section 130 x 230 – Taux de flexion 290% - Taux de cisaillement à l’appui intermédiaire 140 % - Flèche à terme après fluage L/85 (au lieu de 400) Réactions aux appuis : 0 = 1730 – 5000 = 6480 – 10700 = 2155 kg.

Conclusion : Il n’est pas envisageable de créer un plancher habitable en appui sur ces poutres compte tenu des taux de flexion et cisaillement ainsi que des déformations à terme.
