dimensionnement de plancher intermédiaire

dimensionnement de plancher intermédiaire

il y a 4 ans

Bonjour,

Je souhaite refaire intégralement le plancher intermédiaire de mon habitation.

La surface totale de ce plancher est de 28m² 7/4.

Je sollicite votre expertise afin de dimensionner les différentes pièce de bois ( solive / muralière / solive d'enchevêtrure / chevêtre...) et fixations (corbeau / sabot / vis...) entraxe, type d' osb.

Les murs périphériques sont en briques


Je m'oriente sur un plancher OSB qui sera recouvert par la suite d'un stratifié, ce plancher sera également isolé en sous face pour insonorisation avec parement en BA 13.

L'étage sera dédié à la réalisation de 2 chambres.

Je souhaite installer un escalier droit, la trémie devra être de 80 /200.


Merci par avance pour vos conseilles.

Cordialement

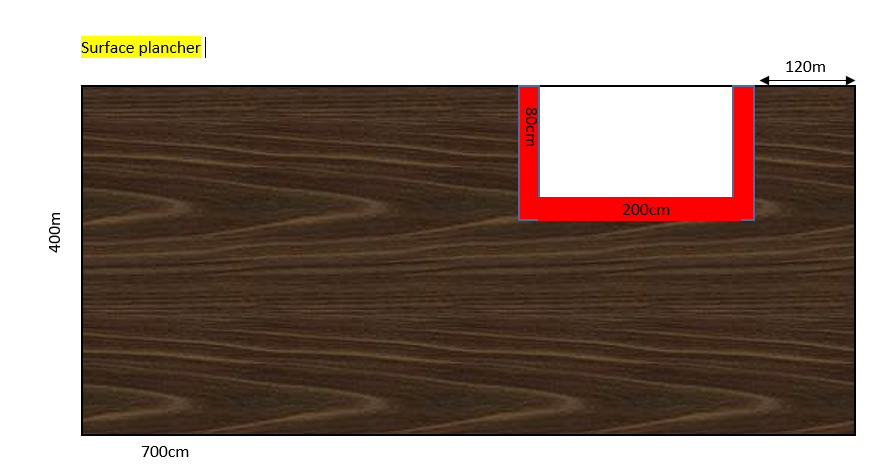

Je joins un schémas:


5 réponses

1-5 sur 5 réponses
1/1
1. dimensionnement de plancher intermédiaire il y a 4 ans

Muralières LVL 50 x 260 sur corbeau métalliques en tube carré 40x40 avec entraxes de 800.

Solives courantes - Portée 4000 - Entraxes 417 - Section 75 x 200

Chevêtre - Portée 2010 - Bande de chargement 1600 - Section 75 x 200

Du fait des entraxes de 417, le bord intérieur se situe à 1325 mm du mur et le passage du chevêtre est de 2010.

Solives d'enchevêtrure - Portée 4000 - Entraxes 417 - Section 75 x 250

Sabots pour 75x200 - SAE 380-76-2 avec 34 pointes CNA 4x50

Sabots pour 75x250 - SAE 440-76-2 avec 43 pointes CNA 4x50

Dalles OSB 3 en 2500 x 675 x 22mm

2. dimensionnement de plancher intermédiaire il y a 4 ans

Merci pour tous vos conseils précieux. je vais maintenant me pencher sur le chiffrage.


3. dimensionnement de plancher intermédiaire il y a 4 ans

Bonjour,

Après études j'ai quelques questions.

Pour le tube carre de section 40 quelle épaisseur de métal?

La pose des muralieres doit elle être faite sur les 4 murs?

Ou bien la première solive doit être placée au plus près du mur.

Les solives doivent elles être pointées au sabot ?



4. dimensionnement de plancher intermédiaire il y a 4 ans

Pour le tube carre de section 40 quelle épaisseur de métal?   C'est généralement proportionnel

La pose des muralieres doit elle être faite sur les 4 murs?  NON, juste pour fixer les solives

Ou bien la première solive doit être placée au plus près du mur. Oui, vous laissez 20 mm

Les solives doivent elles être pointées au sabot ?  Il y a des trous pour cela

5. dimensionnement de plancher intermédiaire il y a 4 ans

Super merci, vos conseils son précieux
