Charpente

Dimensionnement plancher

Publié par Matipe il y a 17 jours

Bonjour,

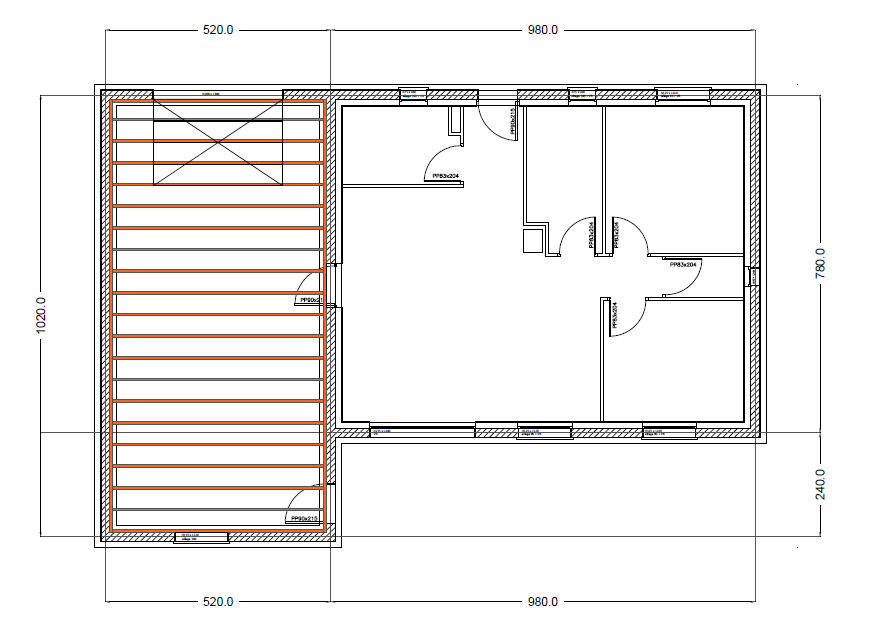

Je réfléchis à un projet d'auto construction de maison individuelle et souhaite réaliser le toit de mon garage en bois.


Le garage est accolé à la maison, il ne sera pas chauffé et la toiture terrasse sera inaccessible.


Je prévois de mettre 2 muralières fixées dans les chainages des élévations parpaing. Des solives seront fixées sur les muralières à l'aide de sabots et un plancher OSB viendra couvrir le tout. L'étanchéité sera réalisée par une membrane EPDM collée sur l'OSB.


Quelles sections dois-je prévoir pour les murallières et solives ? Quel espacement de solives dois-je prendr en compte ?


L'espacement des murs (nu à nu) est de 5.00m

La longueur du garage est de 10.00m

La différence de hauteur entre les deux murallières sera de 0.20m (pour respecter une pente minimale de 3.00%)


Merci d'avance




Publié par Matipe il y a 7 jours

Après utilisation d'un logiciel en ligne, on me donne :


Données :

    Section des gîtes (s) 75 x 200 mm

    Largeur 1000 cm

    Portée 470 cm (de muralière à muralière)


Charges appliquées :

    Charge permanente supplémentaire p = 1 kN/m²

    Type d'activité : Catégorie H - Toitures inaccessibles sauf pour l'entretien normal, la peinture et les     réparations mineures

    Charge variable q = 0.75 kN/m² - Q = 1.5 kN


Type de bois :

    Gîtes Résineux Classe C18 (est-ce la bonne classe de résistance ?)

    Plancher ou panneau OSB Classe OSB4

    Classe de service Classe 2


Déformations admissibles

    Gîtes en travée

        instantanée L/250 soit 1.88 cm

        différée L/125 soit 3.76 cm

    Plancher ou panneau

        instantanée L/250

        différée L/125


Paramètres pour le calcul de la charge de neige

    Altitude                                         200 m (la construction sera située en dessous, dans l'intervalle [0;200m]

    Coefficient d'exposition Ce    1

    Coefficient thermique Ct        1

    Charge de neige s                0.49 kN/m²


Est-ce correct ?


Merci d'avance



Boisphile

Publié par Boisphile il y a 7 jours

Composition de la toiture chaude, de l'intérieur vers l'extérieur ?

Publié par Matipe il y a 7 jours

La solution envisagée jusqu'ici était :

- panneau support OSB 22mm

- membrane EPDM collée sur panneau


Je m'aperçoit à la lecture de sujets similaires que vous conseillez la solution suivante :

- panneau support OSB

- pare-vapeur de Sd minimum 6 x Sd de l'étanchéité,

- isolant PU

- étanchéité


Est-il impératif d'isoler la toiture pour assurer la pérennité de l'ouvrage ?


Pour en revenir au dimensionnement du solivage, est-il correct ?


Les charges permanentes prises en compte (1 kN/m², largement surévaluées dans le cadre d'un complexe OSB + EPDM) me semblent encore "dans les clous" après l'ajout d'un isolant et d'un pare vapeur.  (?)


Merci


Boisphile

Publié par Boisphile il y a 7 jours

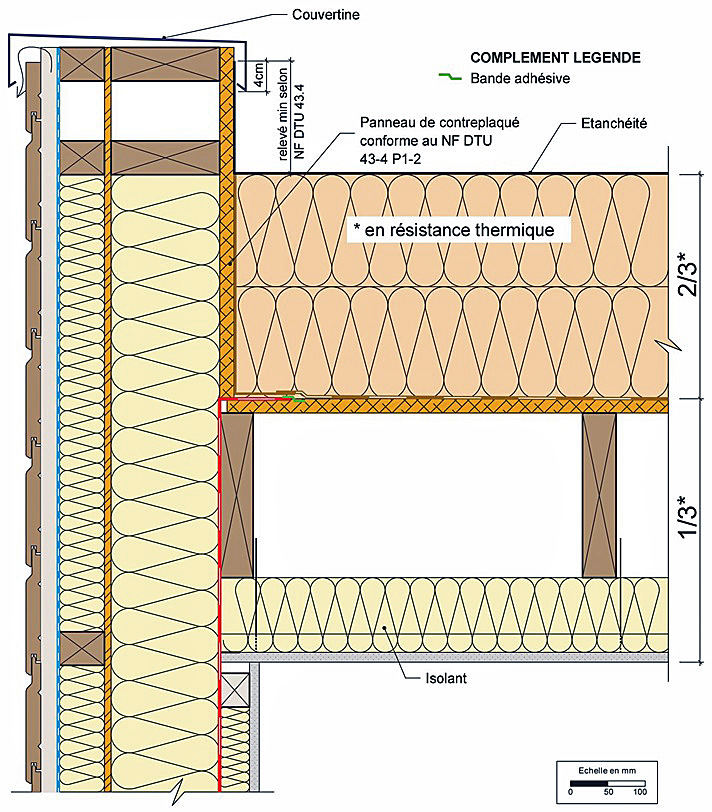

Je ne conseille rien, c'est normatif, la seule possibilité pour les toitures terrasse est la toiture chaude.

Donner le lieu d'implantation ?


Publié par Matipe il y a 6 jours

Laval (53)

Boisphile

Publié par Boisphile il y a 6 jours

Solivage de toiture terrasse bois résineux C24 sec maxi 18% - Pente 3 % - Portée 4700 - Entraxes 625 - Section 63 x 200 - Réactions aux appuis 170 kg - Dalles OSB 3 ou 4 2500 x 675 x 22 mm - Fixations conventionnelles par vis 5 x 60 entraxes 150 mm sur petites rives 300 mm en parties courantes - Petites rives supportées et fixées sur les solives - Assemblages collés avec mastic colle.

Publié par Matipe il y a 6 jours

Merci pour ces détails.


Je vais partir sur la solution normative !
