Charpente

Création plancher

Publié par Fred il y a 21 jours

Bonjour

Je souhaite créer un plancher dans une grange que j’ai acquis récemment elle fait 19 m de long sur 9 m de large ( 20 sur 10 en comptant l’épaisseur des murs)

Auriez-vous des conseils à me donner sur la taille des lamellés coller pour une longueur de 9 m et s’il est utile ou impératif de mettre des poteaux ( l’étage accueillera 4 chambres et 1 sdb)

merci d’avance.

Boisphile

Publié par Boisphile il y a 20 jours

Solivage de portée 9000 en lamellé-collé GL24 de fabrication française labellisé - Entraxes 500 - Section 135 x 450 - Poids unitaire 280 kg - Réactions aux appuis 680 kg - Surface d'appui 135 x 100.

Publié par Fred il y a 20 jours

Merci de ta réponse désolé de faire le mec chiant mais je ne suis pas du métier tu utilise des termes techniques pourrais-tu m’expliquer ça en langage simplifier stp


Boisphile

Publié par Boisphile il y a 20 jours

Que voulez-vous que j'explique ? La portée de 9 mètres c'est la longueur de vide entre appui des solives, le lamellé-collé de fabrication française et non d'une importation incertaine, les entraxe c'est 50 centimètres d'axe en axe de chaque solive, la section des solives 13.5 x 45 centimètres, 280kg c'est le poids de chaque solive et les 680 kg c'est la charge à chaque appui de chaque solive ce qui veut dire que les murs sur lesquels reposeront ces solives, devront reprendre 1360 kg par mètre linéaire ce qui nécessitera sans doute des renforts.

Attention, un plancher est une élément structurel d'une construction, le calcul (qui a été fait) et la mise en œuvre ne doivent rien au hasard et au bricolage. De plus, rien qu'en fourniture de lamellé-collé, vous en avez pour 25000 €.

Publié par Fred il y a 20 jours

Merci pour les infos!!

25000€!!!?

l’idée était d’implanter 5 lamellé-collé de 160x480 dans les murs ce qui divise la grange en 4 et de fixer dès madriers dessus!


Boisphile

Publié par Boisphile il y a 20 jours

Et cela vous l'avez écrit où ?

Boisphile

Publié par Boisphile il y a 20 jours

Vous rendez-vous compte qu'avec des entraxes de 50 centimètres il faut déjà des 135 x 450, alors imaginez avec des entraxes de 4m75 ???

Boisphile

Publié par Boisphile il y a 20 jours

Histoire de : ......... Il faudrait des 160 x 900 - Poids unitaire 650 kg - Réaction aux appuis 6 tonnes. En précisant que malgré cette hauteur de 90 centimètres la flèche atteindra quand même plus de 18 millimètres ce qui induira nécessairement des mouvements vibratoires.

Autre information, pour des 160 x 480, le taux de flexion est de 197 % c'est-à-dire deux fois l'admissible, la cisaillement aux appuis de 133 %et le tout pour une déformation à terme de plus de 10 centimètres.

Publié par Fred il y a 20 jours

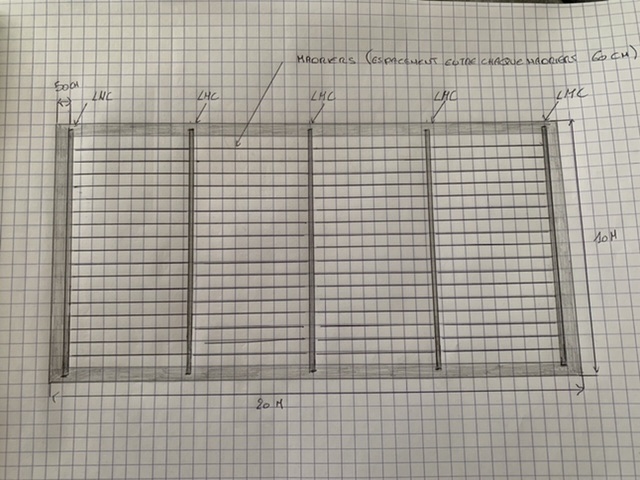

Voila l’idée de base

Boisphile

Publié par Boisphile il y a 20 jours

Je vous ai donné les réponse avant votre croquis, cela me parait difficile, mais pourquoi pas si vous êtes équipé pour monter cela. De plus, pour accepter une descente de charges de 6 tonnes par tête de poutres soit plus de 30 kg/cm², il faudra faire des renforts béton armé sous chaque poutre et le massif au pied qui va avec. Non pas l'espacement mais les entraxes maximums pour des solives de section 75 x 225, ne peuvent pas dépasser 417 mm (espace entre solives 342 mm) pour des dalles OSB 3 en 2500 x 675 x 22 mm

Tout cela n'est pas si simple !!!

Publié par Fred il y a 20 jours

C’est noté, merci pour toutes les précisions c’est super sympas bon week-end à vous
