Projet ITTE (sarking) - calcul de charge pour charpente

Projet ITTE (sarking) - calcul de charge pour charpente

il y a 16 jours

Bonjour, j'ai une question assez technique... J'ai pour projet d'isoler ma toiture par l'extérieur et je cherche à vérifier si ma charpente tiendra le coup... J'ai eu plusieurs avis divers et variés (pas professionnels) qui me disent que c'est bon mais dans le doute, je préfère croiser les avis.

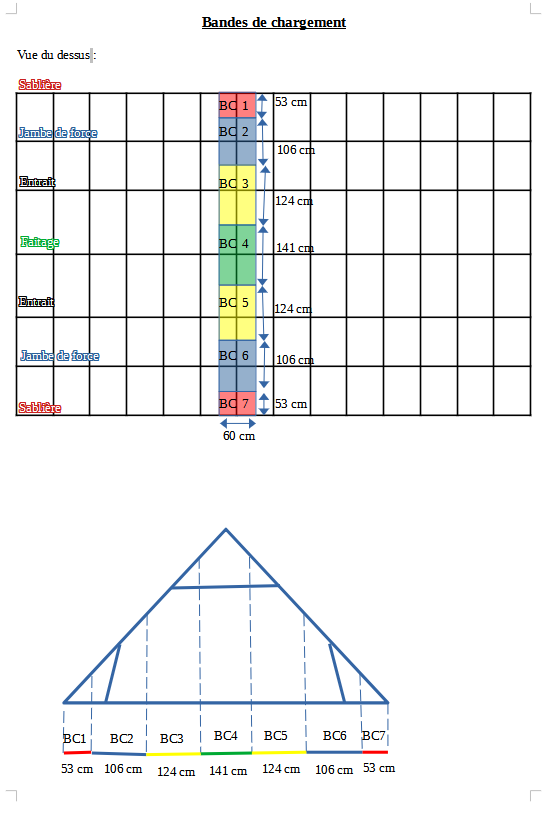

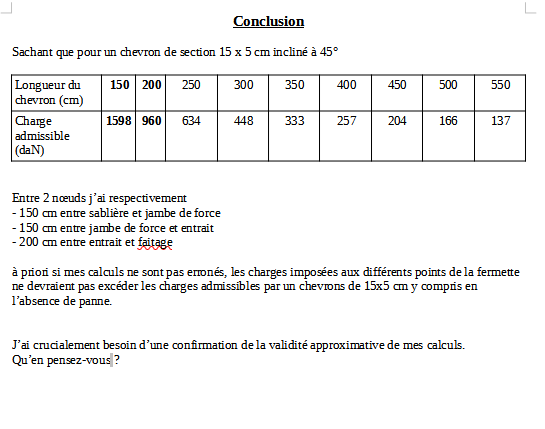

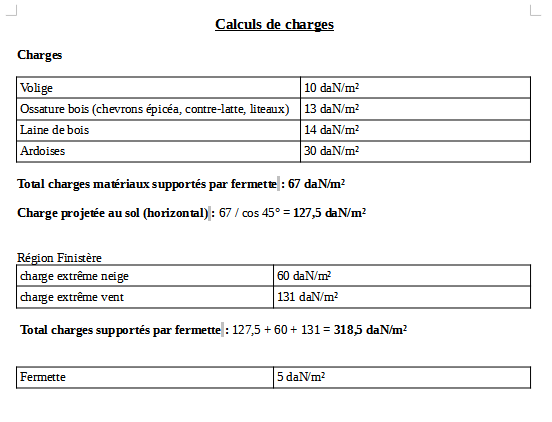

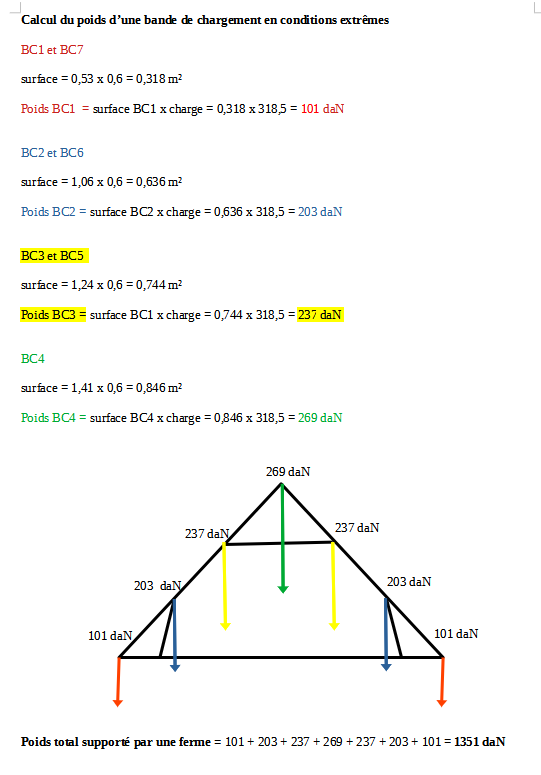

Je vous présente dans les images mes différents calculs qui me laissent penser que c'est tout bon mais peut être que j'ai fait une grosse erreur...

Je suis attentif à vos avis. MERCI D'AVANCE !!!



4 réponses

1-4 sur 4 réponses
1/1
1. Projet ITTE (sarking) - calcul de charge pour charpente il y a 16 jours

Charpente à priori atypique au niveau des assemblages. Il faudrait retrouver la note de calculs pour y vérifier les hypothèses. La technique du sarking nécessite de s'appuyer sur un avis technique. La plus part des fabricants d'isolant a développée une technique particulière à leur isolant et en particulier pour les fixations au rampant. Le point important étant la résultante parallèle à la pente à laquelle vous ne semblez pas faire allusion et pourtant essentielle, surtout avec une pente à 100% pour laquelle les charges sont doublées au niveau de la faîtière puisqu'il n'y à pas de panne et donc avec une poussée sans doute non négligeable sur les murs, et dans la mesure où nous ne connaissons pas la situation de cette construction.

Je vous conseille vivement de revoir cela et d'effectuer un choix d'isolant et de l'AT qui s'y rapporte.

2. Projet ITTE (sarking) - calcul de charge pour charpente il y a 16 jours

Bonjour merci pour votre réponse.


- La maison date des années 60, il est impossible que je retrouve la note de calculs.

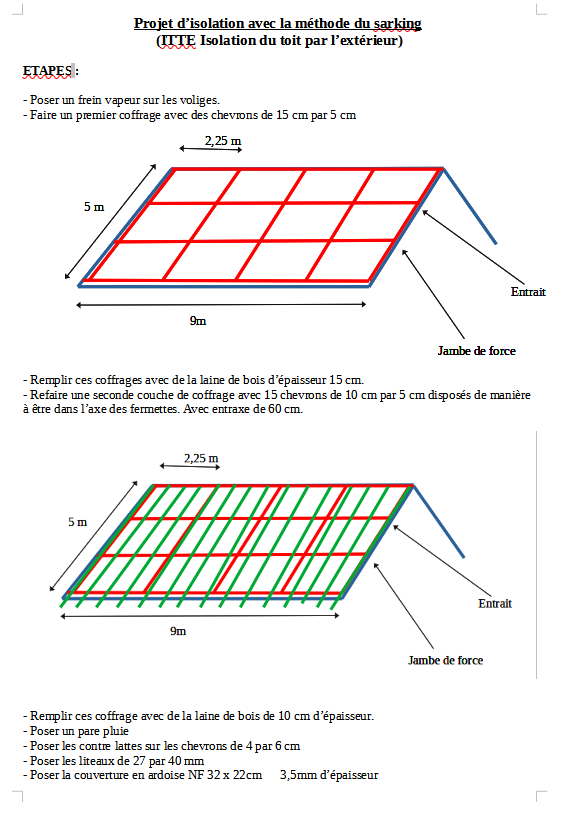

- Pour la méthode du Sarking, il est préconisé que je fasse des coffrages en bois comme présentés dans mon doc. Et ils recommandent de vérifier que la charpente puisse supporter la charge ajoutée, d'où mes calculs. Je trouve toute cette étude intéressante et c'est pourquoi je la fait par moi-même, si vous pensez que je suis trop loin du compte, je ferai appel à un bureau d'études ou un charpentier chevronné...

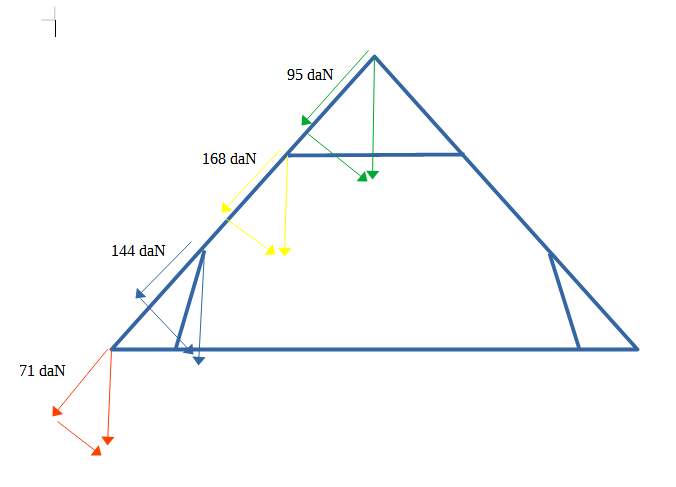

- Voici la valeur des forces projetées sur la parallèle au rampant. Je ne comprends pas pourquoi vous me dîtes qu'au niveau de la faitière c'est multiplié par 2. Pour moi c'est divisé par deux vu que ça se répartit de part et d'autre...

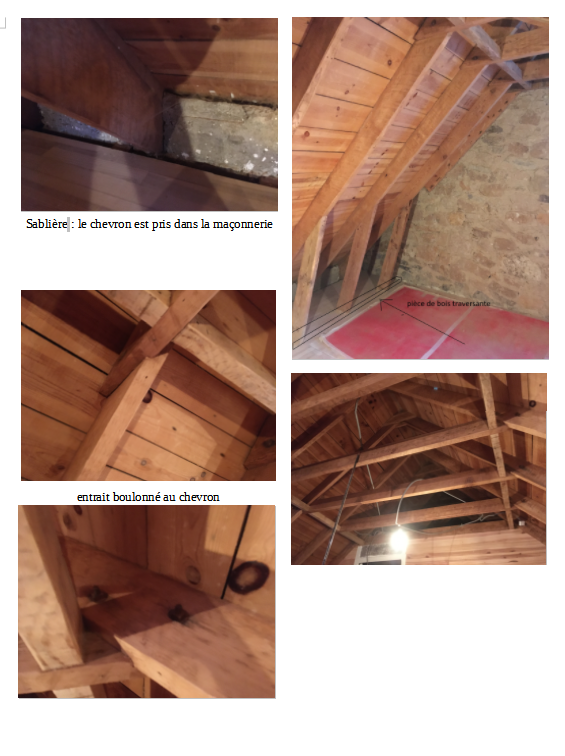

-Aussi les chevrons sont pris dans la maçonnerie (murs de 30 cm en agrégats de granite et ciment.) Je ne sais pas si ça répond à la question de la situation de la maison.


3. Projet ITTE (sarking) - calcul de charge pour charpente il y a 15 jours

Concernant les chevrons porteurs, c'est sans doute ce que vous pensez, que beaucoup de charpentiers pensent et même des BE. Pour autan, je vous joins un article que j'avais écrit dans une revue technique spécialisée (avec l'aide du FCBA) :

Présentation

L'augmentation des performances thermiques et par conséquent des épaisseurs d'isolants, conduit à l'évolution des charpentes vers une solution qui consiste à poser des chevrons autoporteurs ou faux-arbas, du faîtage à la sablière.

Si cette technique est bien connue, sa mise en œuvre est délicate et lorsqu'elle est mal maîtrisée, peut générer des désordres.

Les différents cas

Les croquis ci-contre, font penser à un fonctionnement en arc "Delta", pour lequel il n'y aurait pas besoin de panne faîtière. Mais pour autant, faudrait-il que les murs soient en mesure de reprendre les poussées horizontales sans déformation notoire.

A défaut, il faut donc autoriser le glissement des faux arbas au niveau de la sablière, qu'il soit horizontal ou parallèle à la pente.

Mais ce n'est pas si simple, dans la mesure où il convient aussi de prévoir des dispositifs qui s'opposent au soulèvement.

Concernant les faux arbas ou chevrons, ils se calculent de la même façon et donnent les mêmes résultats quel que soit le mode de pose.

Cas 1

Les chevrons reposent sur la faîtière et glissent librement sur une sablière délardée à la pente.

Un feuillard ou des suspentes torsadées, fixées sur la sablière, contiennent le soulèvement.

C'est à priori la solution qui semble la plus facile, mais c'est pourtant celle qui crée le plus de désordres.

En effet, si la faîtière reprend effectivement les charges des deux demi-rampants, elle doit également reprendre les deux composantes parallèles aux rampants qui ne sont pas reprises par des appuis en sablière.

Les deux composantes se combinent en faîtage sous forme d'une charge verticale qui vient s'ajouter à celle des deux demi-chevrons.

Si "P" est la charge totale d'un arba et "alpha" l'angle du rampant en degrés, la charge supplémentaire se calcule comme suit : 2 x P/2 x SIN² alpha.

Pour le calcul, il faut passer des degrés aux radians pour l'angle par la formule : alpha x (PI()/180).

Dans le cas particulier d'une pente à 100% soit 45°, la majoration de charge pour la faîtière est de 50% de P, en d'autres termes, la charge de la faîtière est doublée.

Cette disposition particulière échappe souvent, y compris à des BE.

En outre, il faut reprendre ces efforts de traction en faîtage, ce qui conduit à préférer la pose sur faitière qui est plus facile à maîtriser en reliant les deux faux arbas par un gousset et contreplaqué CTBX ou une plaque métallique de liaison.

Cas 2 et 3

Les cas 2 et 3 sont comparables dans la mesure où les chevrons glissent horizontalement sur la sablière.

Le cas 2 peut être employé pour des petites portées d'arbas (3m – 3m50) ou des arbas peu chargés (toitures métalliques) car la reprise des tractions en tête sont toujours délicates par des ferrures en extrémités de bois.

Le cas 3 est sans doute le plus raisonnable, avec des faux arbas posés sur la faitière et une liaison directe par gousset CTBX ou plaque de liaison métallique.

Pour les très gros ouvrages, le glissement est assuré par des appuis à rouleaux ou des plaques de Téflon. Dans les cas de petits ouvrages comme la maison individuelle, le glissement peut être assuré par une simple feuille de Polyéthylène pliée en deux et interposée entre la sablière et le pied des chevrons.

Comme pour l'appui glissant d'une fermette, une équerre E5-1.5 est disposée de chaque côté du chevron et son aile verticale est clouée par 7 pointes CNA 4.0 x 35 ou 50.

L'aile horizontale est maintenue par un tirefond ou une vis ASSY III KOMBI 10 x 60.

Le tirefond ou la vis ne sont pas serrés pour permettre le glissement.

Autre cas

Pour les petits ouvrages, il reste possible de fixer les arbas en tête sur la faîtière ou sur ses flancs et en pieds sur la sablière, dans la mesure où la déformation de la faîtière est limitée à quelques millimètres sans dépasser le centimètre.

Dans ce cas, la poussée sur les murs sera faible et pourra être reprise par la rigidité de la sablière ou du chaînage.



Vous faites comme vous voulez, selon vos convictions, c'est votre responsabilité.

4. Projet ITTE (sarking) - calcul de charge pour charpente il y a 15 jours

Informations précieuses, encore merci.

Je vais porter mon attention sur le renfort des sablières.
