Dimensionnement plancher IPN et bois

Publié par Mimiz5000 il y a 3 mois

Bonjour
Je souhaite réaliser un plancher dans un bâtiment de 9m x 4.8m.
Le plancher sera en partie centrale de la pièce avec une dimension de 4m x 4.8m.
Ce plancher accueillera des cloisons sur lequel reposera un plancher léger pour créer une chambre.
J' ai a ma disposition 4 IPN en 120mm que je pense utiliser en solivage dans le sens des ,4.8 m . L'encrage se fera dans des murs en pierre avec un encastrement de 500mm.
Ces solives supporteront des lambourdes , entraxe 400mm pour réservoir un parquet massif d'épaisseur 21mm.
La sous face du plancher sera en fermacell de 10 mm sous un pare vapeur.
La section des IPN est elle suffisante pour une portée de 4.8 m?
Quel section de lambourdes peux convenir?

Boisphile

Publié par Boisphile il y a 3 mois

Impossible de répondre à votre question de manière objective, dans la mesure ou la plus part du temps le terme IPN est galvaudé pour n'importe quelle section en forme de "I". IPE, IPE A, IPEAA, IPE O, Soudé, Laminé, quelle norme 10025-2 ou 4, quelle nuance S 235, 275, 355, 420, 460, quelle qualité JR-JO, M/ML, Bref ! autant de possibilités de répondre n'importe quoi.

Publié par Mimiz5000 il y a 3 mois

Bonsoir,

Il est effectivement bon de bien vérifier les éléments annoncés.

En effet , j'ai en ma possession 4 IPE de 140x73 galvanisé en laminé.

Je n'ai pas d'autres précisions sur ces IPE.

Il proviennent d'une charpenté métallique industrielle d'un bâtiment industriel de moins de 10 ans et mesurent plus de 7 m.

Je pense mettre de lambourdes de 140x60 avec un entraxe de 400mm encastrées entre les IPE avec des entretoises au niveau des IPE.

La section et l'entraxe des lambourdes sont ils suffisants ?

La section des IPE est elle suffisante pour une portée de 4.8?

Quel moyen de fixation est il le plus adapté entre les IPE et les lambourdes ?


Par avance merci.



Boisphile

Publié par Boisphile il y a 3 mois

OK! faites un croquis dimensionné.

Publié par Mimiz5000 il y a 3 mois

bonsoir ,

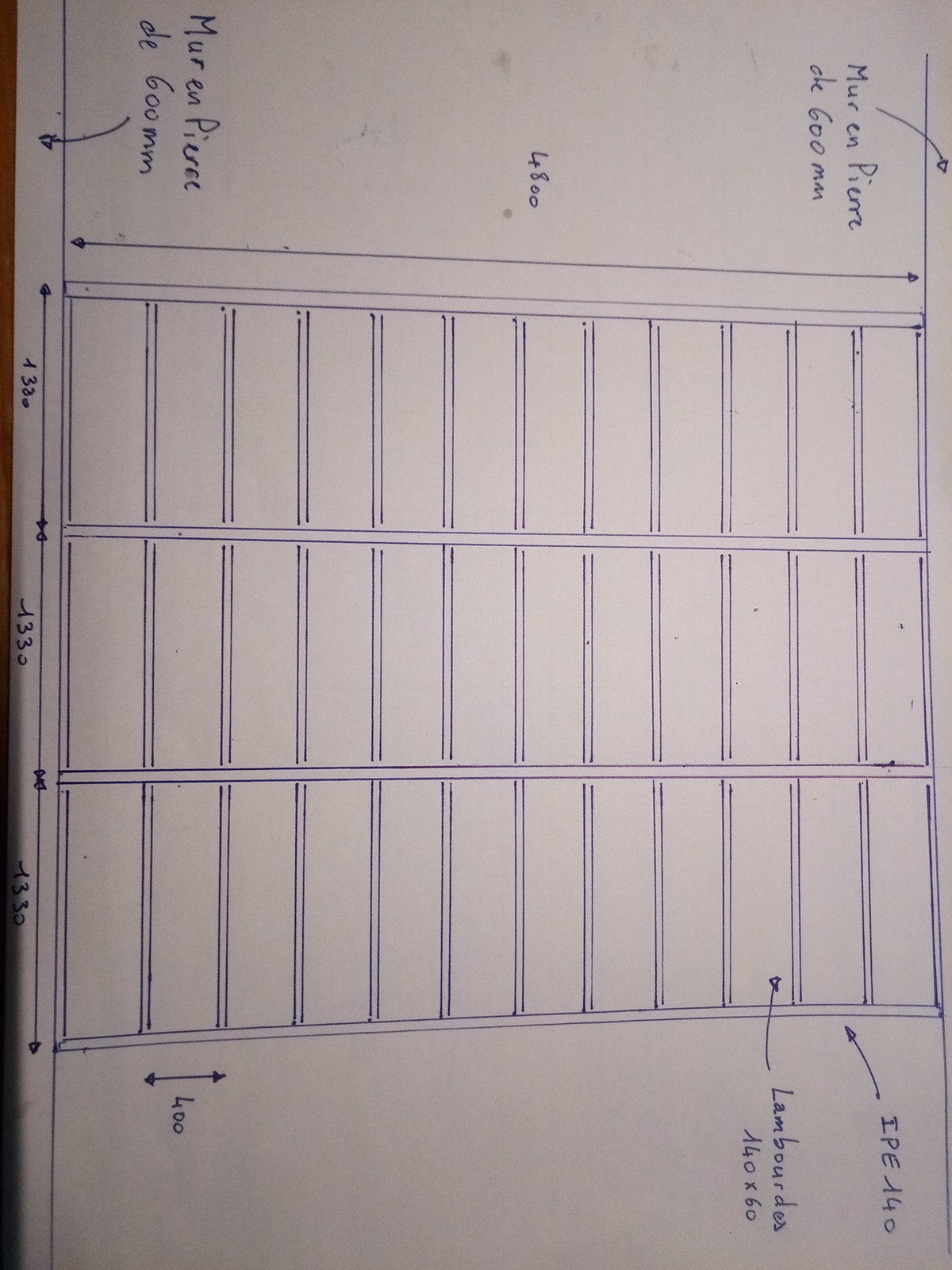

Voici un schéma de principe côté.


Boisphile

Publié par Boisphile il y a 3 mois

Au moins pour les deux centraux, des IPE 140 insuffisants, 180 requis.

Publié par Mimiz5000 il y a 3 mois

Bonjour,

J'aurais pensé que les 2 IPE des extrémités allaient reprendre plus de charges , cloisons supportant le plancher supérieur léger de la chambre alors que les 2 centraux ne supporteront que le plancher et les charge temporaire ( un lit et 2 dormeurs ).

Pouvez-vous préciser les raisons du surdimensionnement des 2 centraux ?

Quel solution bois serait envisageable pour ce plancher  a la place des poutres métallique ?


Merci pour vos lumières...

Boisphile

Publié par Boisphile il y a 3 mois

ils reprennent chacun une bande de chargement de 1m33, ceux d'extrémités 1m33 /2 = 0.67

Publié par Mimiz5000 il y a 3 mois

Je comprends le principe, donc soit j' augmente la section des IPE en passant de 140 à 180 ( je n'en ai pas a ma disposition donc une solution bois serait plus pertinente) , soit j'augmente le nombre d'IPE en 140 pour diminuer la bande de charge .

Quel entraxe entre les IPE de 140 conviendrait ?

Une solution d'un plancher tout bois ne devient elle pas plus pertinente ?

Quelle solution proposeriez vous pour un plancher en bois , muraliere dans le sens des 4 m avec des solives en 8x23 de 4.8 m peux être ?



Merci pour vos réponses , vos conseils sont précieux.

Boisphile

Publié par Boisphile il y a 3 mois

Calculer prends du temps et le bénévolat a ses limites.

Il faut donc tout me dire, cloisons, escalier, faire un plan complet.

Publié par Mimiz5000 il y a 3 mois

Bonjour ,

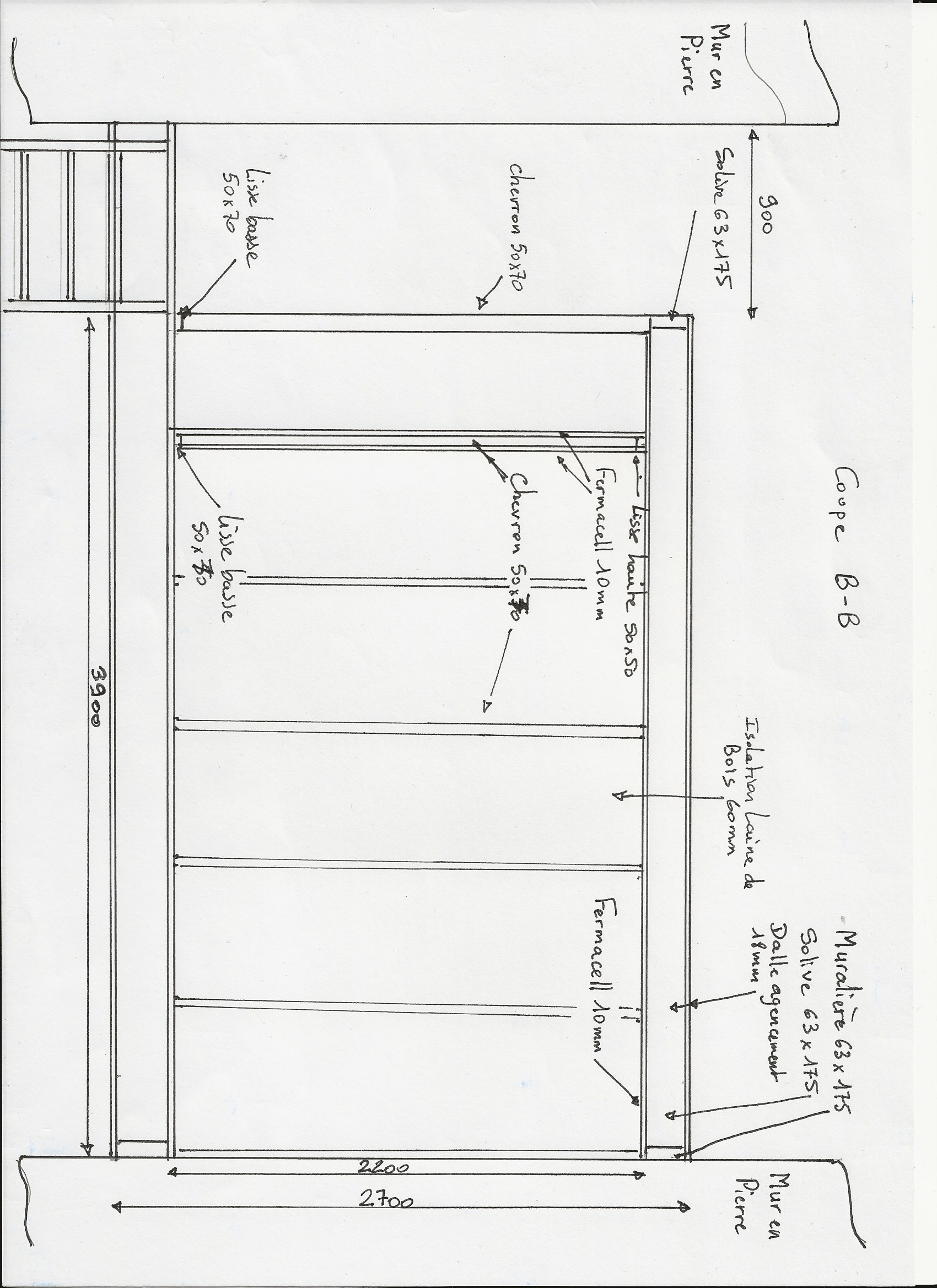

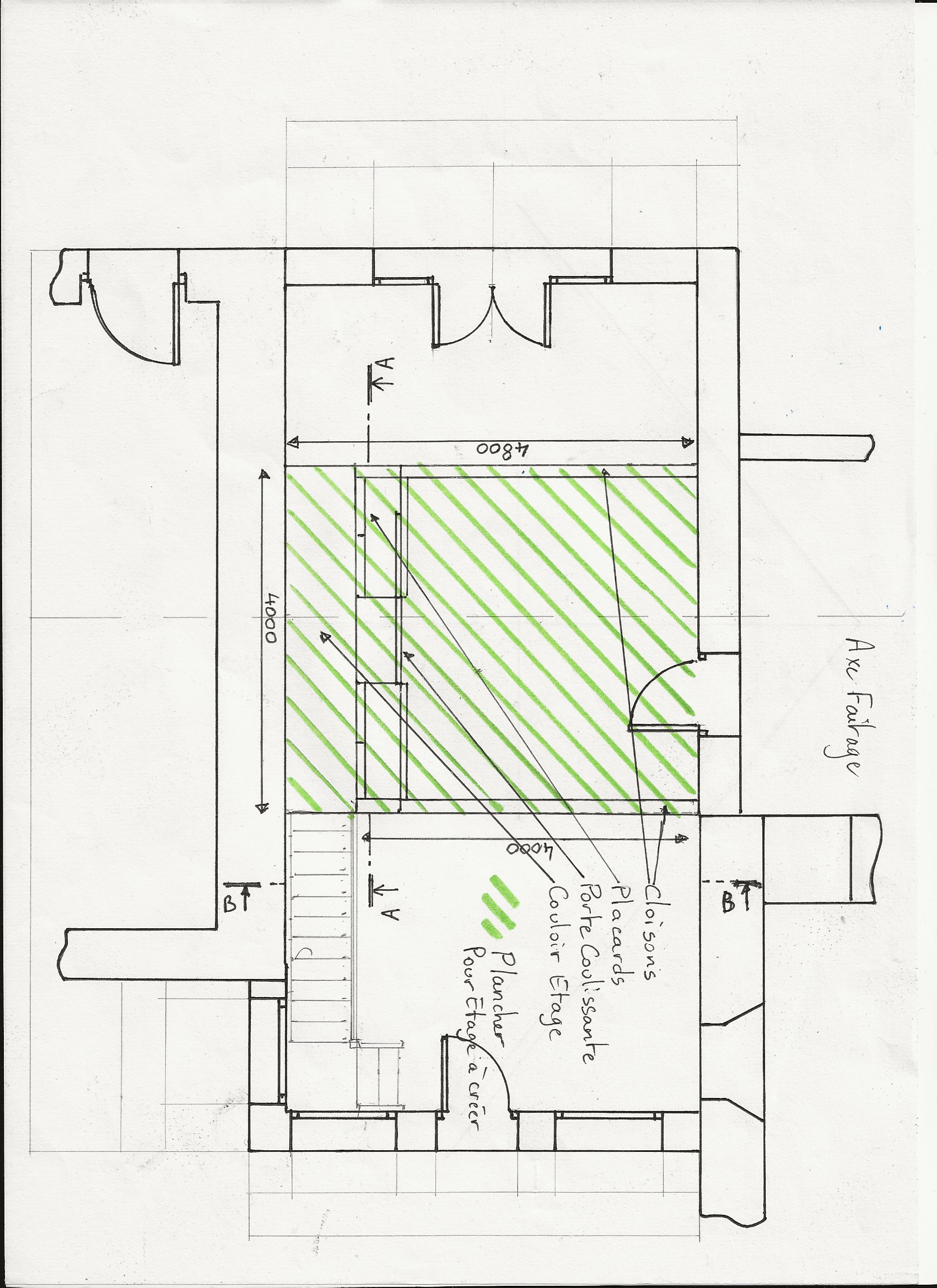

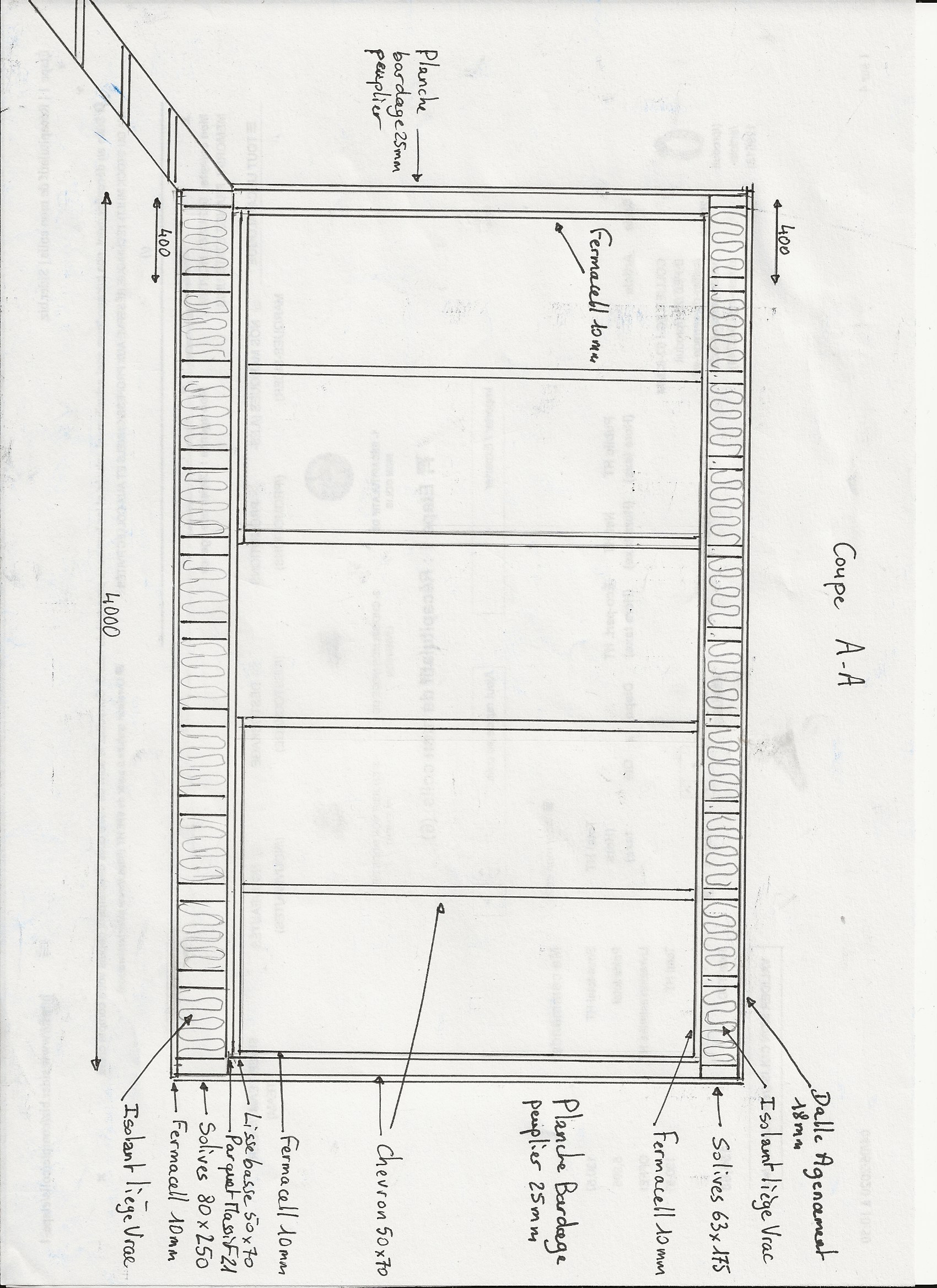

Vous trouverez ci dessous les plans du projet de création du plancher .

En espérant que ces informations suffisent.

Les solives seront fixées sur les muralieres avec des sabots.

Quels fixations préconisez vous pour l'encrage des muralieres sur les murs en pierres , dois je prévoir des poteaux contre les murs en pierres pour reprendre les charges des muralieres ?

Merci pour votre aide.

Boisphile

Publié par Boisphile il y a 3 mois

Je suis désolé, mais je ne peux pas répondre à une telle demande. Trop d'incohérences, insuffisance de précision, les IPN ont disparu, des montants d'ossature de section insuffisante, épaisseur plaque de plâtre insuffisante, dalles d'agencement non conformes en structure ........... Bref ! Un tel projet nécessite une demande d'autorisation dons plus de précisions et l'intervention d'un BE structure.
